LCR测试仪E4980A在电阻温度系数测量中的方法

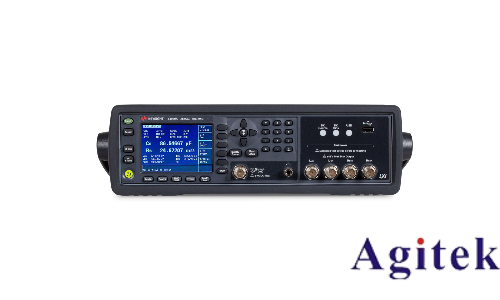

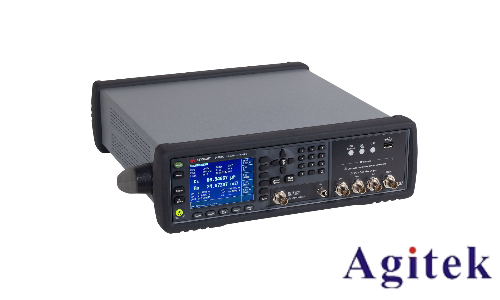

电阻温度系数（Temperature Coefficient of Resistance, TCR）是表征电阻值随温度变化特性的重要参数，广泛应用于精密电子元件研发、材料性能评估及质量管控领域。是德科技E4980A LCR测试仪凭借其高精度、宽频率范围和强大的自动化功能，成为TCR测量的理想工具。结合其技术特性与实际操作规范，可构建一套科学、高效的TCR测量方法。

一、测量原理与系统构建

TCR测量的核心在于获取电阻在不同温度下的阻值变化曲线。E4980A通过施加精确的测试信号（如±0.1V电压），采用自动平衡电桥法测量直流电阻（Rdc），支持毫欧级高精度读数。测量系统需整合E4980A主机、四端子测试夹具（开尔文夹）、恒温箱（或温控平台）及数据采集软件，确保温度可控性与测量稳定性。

二、关键操作步骤

1. 仪器校准与夹具准备

执行开路/短路校准，消除测试线与夹具的寄生参数（如残余电感、接触电阻）。

选用低接触电阻夹具（如四端子开尔文夹），确保引线式或SMD元件连接可靠，避免引入额外误差。

2. 参数设置优化

设置测量模式为`Ls-Rdc`或`Lp-Rdc`，聚焦直流电阻读数。

根据被测件特性选择测试频率（如1kHz）与信号电平（如0.1Vrms），避免信号过大导致元件自热，影响温度响应。

3. 温控与数据采集

将被测电阻置于恒温箱中，设定温度梯度（如25℃、40℃、60℃、85℃），每点恒温10-15分钟确保热平衡。

通过LAN/GPIB接口连接PC，编写自动化脚本（如Python调用SCPI指令），实现温度点与测量的同步触发，自动记录Rdc值及环境温度。

4. 干扰抑制与安全控制

使用屏蔽箱隔离电磁干扰，电源接地良好，避免波动影响低阻测量。

严禁带电操作，大功率元件测量时控制测试时间，防止过热。

三、数据分析与TCR计算

数据处理：将各温度点的Rdc值绘制成温度-阻值曲线，采用最小二乘法拟合线性区域，计算TCR（单位：ppm/℃）。

深度分析：结合长期趋势功能，评估批次一致性；通过直方图观察参数分布，识别异常样本。

四、典型应用与优势

在精密电阻校准中，E4980A配合恒温环境与六线法连接，可消除电缆寄生效应，实现±0.1%精度的TCR测量。其自动化批量测试模式（如“快速测量”5.6毫秒/次）大幅提升产线效率，Pass/Fail功能实现即时分选。

综上，E4980A通过高精度测量、温控集成与自动化数据采集，为电阻温度系数的科学评估提供了可靠路径，是电子材料研发与质量保障的关键支撑工具。
