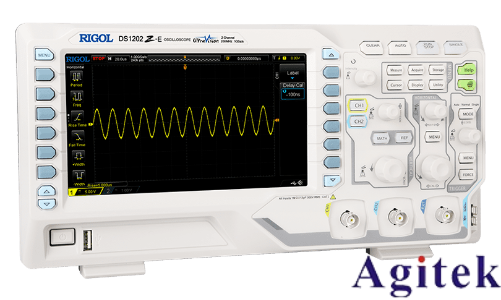

普源DS1102Z-E示波器自动测量操作指南

普源DS1102Z-E示波器凭借100MHz带宽与强大自动测量功能，成为电子测试常用工具。掌握其自动测量操作，能高效精准获取信号参数。

测量前准备是关键。连接探头至CH1/CH2通道，接地夹接电路地端，首次使用需做探头补偿：将探头接校准信号端，调节补偿电容使方波无过冲。根据信号预估调整垂直灵敏度（如1V/div）与时间基准（如1ms/div），让波形占屏幕2/3以上并显示1-2个周期。触发设置选对应通道、边沿类型，触发电平设在信号幅度中间，确保波形稳定。

自动测量核心操作分三步。第一步，按面板“MEASURE”键弹出菜单；第二步，用旋钮选择所需参数（如测电源纹波勾选“峰峰值Vpp”“有效值Vrms”，测时序选“周期”“频率”），双通道测量需指定参数对应通道；第三步，示波器自动计算并在屏幕侧边/底部显示结果，含数值与单位，此时需观察波形稳定性，若抖动需调整触发重新测量，还可对比预估参数验证数据合理性。

进阶技巧可提升效率。可一次性勾选多个参数（如“Vpp、Freq、Rise Time”）批量测量，减少重复操作。若对自动结果存疑，按“Cursor”键用光标手动定位波形关键点辅助验证，光标还能测量自动功能未涵盖的参数。按“Save/Recall”键可将波形与测量结果存至U盘，支持图片、CSV格式，便于后续统计分析与报告撰写。

常见问题需注意。若结果为“NaN”或异常，可能是信号未稳定触发、探头松动或信号超量程，需检查触发、重新插拔探头或调整垂直灵敏度；结果波动大可能是信号噪声大、接地不良或触发释抑设置不当，可开启“平均采集模式”、检查接地或调整触发释抑；双通道测相位差错误时，需确保触发同步、校准通道延迟并设置一致探头衰减比。

以电源纹波测试为例：探头（1:1衰减）接电源输出端，垂直灵敏度设50mV/div、时间基准1ms/div，触发源选CH1、触发电平0V，开启自动测量勾选“Vpp、Freq”，即可显示纹波峰峰值与频率，若超出设计标准可结合光标定位排查故障。

注意事项：测量前确认信号电压不超400V，长期未用的设备需重新校准探头与通道，避免强电磁干扰环境，重要结果及时保存。掌握这些操作，能充分发挥DS1102Z-E性能，高效完成信号分析。
