泰克2 Series MSO和Rigol DHO800/900两款示波器对比

主要介绍了这两款示波器在可视化与可用性、便携性与物理特性、关键规格比较、生产力、测量连接性等方面的差异和特点。以下是对这些核心内容的简要概述：

1. 可视化与可用性:

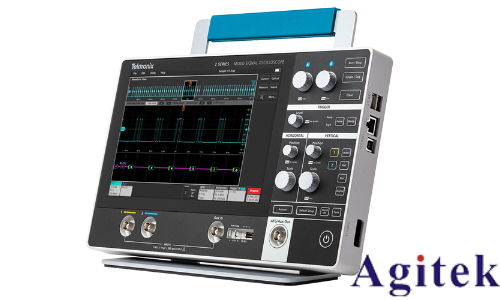

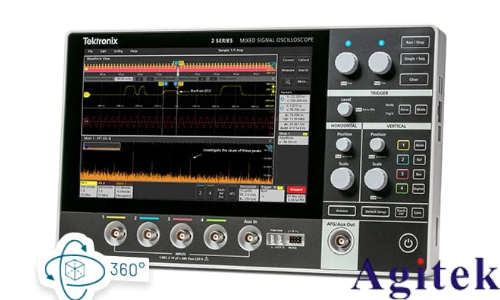

 Tektronix 2 Series MSO：配备10.1英寸WXGA (1280×800)分辨率触摸屏，具有直观的触控命令能力，可以在堆叠模式下查看多个波形切片，用户界面在示波器系列中通用。

 Rigol DHO800/900：配备7英寸HD 1024X600分辨率触摸屏，波形视图仅限于一个显示窗口，不同型号的用户界面不同。

2. 便携性与物理特性:

 Tektronix 2 Series MSO：可选电池组可供电长达8小时，单独重量为4磅，携带电池组和两块电池的总体重为8磅，尺寸为8.26"×13.54"×1.59"，支持VESA安装，可灵活定位。

 Rigol DHO800/900：通过USB Type C连接至第三方常规USB电池组，重量为3.9磅（不含电池组），尺寸为6.4"×10.4"×3"，不支持VESA安装。

3. 关键规格比较:

 模拟通道：两款示波器均提供2或4个模拟通道。

 数字通道：Tektronix 2 Series MSO提供16个数字通道（需选配2-MSO），Rigol DHO900提供16个数字通道。

 带宽：Tektronix 2 Series MSO提供70、100、200、350和500 MHz带宽，Rigol DHO800/900提供70、100、125和250 MHz带宽。

 最大采样率：Tektronix 2 Series MSO在所有通道开启时为1.25 GS/s，单个通道开启时为2.5 GS/s；Rigol DHO800/900在所有通道开启时为312.5 MS/s，半通道开启时为625 MS/s。

 最大记录长度：Tektronix 2 Series MSO为10M点，Rigol DHO800为6.25 M点，DHO900为12.5 M点。

 最大输入电压：Tektronix 2 Series MSO为CATII 300Vrms，Rigol DHO800/900为CATI 300Vrms。

4. 生产力:

 Tektronix 2 Series MSO：提供图形图像和解释性文本的快速功能概述，网站上有应用说明和更多信息，特色控制允许禁用自动设置、光标和自动测量，高级定制软件允许更改字体大小、颜色、自动设置、窗口大小等，PC分析使用TekScopeTw进行高级分析。

 Rigol DHO800/900：内置帮助菜单提供所选选项的帮助，无特色控制，简化前面板，无定制选项，无综合软件进行高级PC分析，Web控制界面允许波形控制、测量和分析，无数据协作共享。

5. 测量连接性:

 Tektronix 2 Series MSO：显示无限的测量值，可以作为测量徽章或集体显示在结果表中，每个显示一组光标，可以在任何窗口中同时启用，进行串行协议触发和分析（需要2-SERIAL），无限数学波形和参考信号，门控测量和FFT，37种自动测量，频率响应分析（需要2-SOURCE）。

 Rigol DHO800/900：最多10个活动测量，同时两组XY光标，串行触发和解码标准，4个数学波形和10个参考波形，无测量或FFT门控，41种自动测量，Bode图（仅限DHO914S/924S）。

6. 连接端口:

 Tektronix 2 Series MSO：两个USB 2.0主机端口，一个USB设备端口，以太网端口用于网络连接，集成TekDriveTM作为T&M协作数据工作空间，无HDMI输出端口。

 Rigol DHO800/900：一个USB 3.0主机端口，一个USB 3.0设备端口，以太网端口，HDMI输出端口。

这篇文章为选择示波器提供了详细的比较分析，通过对比Tektronix 2 Series MSO和Rigol DHO800/900在多个方面的特点和性能，帮助用户根据自身需求做出更合适的选择。
