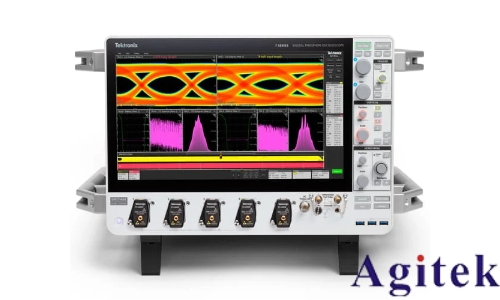

如何用泰克DPO70000SX系列实时示波器进行一致性测试

泰克DPO70000SX系列实时示波器凭借高带宽、低噪声和强大的分析功能，成为高速信号一致性测试的常用工具。其一致性测试流程涵盖硬件连接、参数设置、自动化测试执行及结果分析四个核心环节，具体操作如下：

第一步：硬件连接与信号接入

将待测设备（DUT）输出端通过高质量探头接入示波器通道，优先选用低电容、高带宽的无源探头或差分探头，确保信号完整性。若测试高速串行信号，需使用阻抗匹配的同轴电缆，并通过示波器的探头补偿功能校准探头，消除信号失真。同时，将示波器的参考时钟与DUT时钟同步，保证采样时钟的准确性。

第二步：测试参数配置

在示波器菜单中选择“一致性测试”模式，加载对应标准的测试模板。DPO70000SX内置PCIe、USB、HDMI等多种高速接口的测试模板，可直接调用。根据测试需求设置关键参数，包括采样率（需满足奈奎斯特定理，通常为信号速率的3-5倍）、垂直分辨率（建议采用8-bit以上模式提升精度）、时间窗口（覆盖信号完整周期）以及触发条件（如边沿触发、码型触发等），确保稳定捕获待测信号。

第三步：自动化测试执行

启动示波器的自动化测试功能，通过内置的信号分析算法对信号进行实时评估。示波器会自动计算眼图、抖动、上升/下降时间、电压幅度等关键参数，并与标准模板进行比对。测试过程中，可开启“统计分析”功能，对多次采样的数据进行平均处理，降低随机噪声影响，提升测试结果的可靠性。若测试高速信号，还可启用“去嵌入”功能，补偿测试链路中的损耗，还原信号真实特性。

第四步：结果分析与报告生成

测试完成后，示波器会生成详细的结果报告，标注各参数是否符合标准要求。重点关注眼图闭合程度、抖动容限、电压偏差等核心指标，若发现参数超标，可通过示波器的“波形回放”功能追溯异常信号，定位问题根源。最后，将测试结果导出为PDF或CSV格式，便于存档和分享，报告中会包含测试参数、波形截图、数据统计及结论，满足研发和认证需求。

注意事项

测试前需确保示波器固件为最新版本，以支持最新的测试标准；同时，保持测试环境的电磁兼容性，避免外部干扰影响测试结果。对于复杂测试场景，可结合示波器的“脚本功能”，自定义测试流程，提升测试效率。

通过以上步骤，即可高效完成泰克DPO70000SX系列示波器的一致性测试，为高速电路设计提供可靠的测试保障。
