使用是德科技MSO X 4034A示波器进行嵌入式系统调试的5个高效技巧

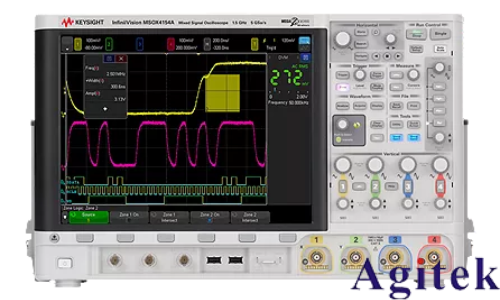

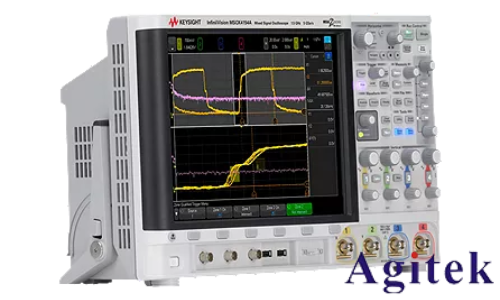

嵌入式系统调试中，是德科技MSO X 4034A示波器凭借350MHz带宽、5GS/s采样率及1Mpts存储深度等优势，能精准捕捉复杂信号。以下是5个高效调试技巧，助开发者快速定位问题。

1. 混合信号同步触发，精准定位软硬件交互故障

利用示波器的混合信号触发功能，同时设置数字通道的“边沿触发”与模拟通道的“脉宽触发”。例如调试MCU与ADC通信时，让数字通道监测SPI时钟边沿，模拟通道捕捉ADC输出电压异常的脉宽变化。当两者同时满足触发条件时，示波器精准捕获故障瞬间，避免传统方法中多次尝试触发的耗时，快速锁定软硬件交互问题。

2. 长时存储+分段捕获，捕捉偶发异常

嵌入式系统偶发的死机、复位等问题，常因短暂信号异常导致。开启MSO X 4034A的分段存储功能，结合最大1Mpts存储深度，可连续捕获长时间信号。设置触发条件后，示波器仅存储符合要求的波形片段，既节省存储空间，又能完整记录偶发故障前后的信号变化，便于回溯分析故障根源。

3. 串行协议解码，直观分析通信数据

针对UART、I2C、SPI等嵌入式常用串行协议，启用示波器的协议解码功能。无需手动解析波形，示波器可直接将模拟信号转换为可读的十六进制或ASCII数据，并标注起始位、停止位、校验位等关键信息。调试通信故障时，能快速识别数据错位、波特率偏差等问题，大幅提升分析效率。

4. 动态光标+自动测量，量化信号时序偏差

在验证MCU时序或PWM信号时，使用动态光标精准定位波形关键点，结合自动测量功能实时获取周期、占空比、上升/下降时间等参数。若发现时序偏差，可通过示波器的统计功能查看多次测量结果的分布情况，量化偏差范围，为调整代码或硬件参数提供准确依据。

5. 模板测试，快速筛查信号质量

针对嵌入式系统中对信号质量要求严格的电路（如时钟信号、电源纹波），预先设置信号模板。MSO X 4034A可实时比对捕获波形与模板，一旦波形超出模板范围，立即发出警报。该方法无需人工逐帧观察，能快速筛查信号质量问题，尤其适用于批量测试或长时间稳定性验证场景。

借助这5个技巧，开发者能充分发挥是德MSO X 4034A示波器的性能优势，将嵌入式系统调试从“被动排查”转向“主动分析”，大幅缩短调试周期，提升开发效率。
