RIGOL PHA系列高压差分探头焕新登场

以碳化硅(SiC)、氮化镓(GaN)为代表的第三代功率半导体，正在以前所未有的速度，将电力电子技术推向更高频率、更高效率、更高功率密度的新纪元。

然而，这场技术革命也给测试测量带来了前所未有的挑战：

如何 在高压浮地的背景下，精确测量其纳秒(ns)级的栅极驱动细节？

如何 在剧烈跳变的共模电压中，分辨出微弱的纹波与噪声？

如何 确保测量的带宽和精度，能够真实反映这些高速器件的动态特性？

为此，RIGOL PHA系列高压差分探头推出了全新型号：PHA1150B/PHA2150B/PHA5150B。

新品 PHA 系列高压差分探头驾驭第三代功率半导体

性能强大，为精准测量而生

01 最高带宽提升至500MHz，上升时间≤0.7ns

更高的带宽与更快的响应速度，确保了对SiC/GaN器件超快开关沿的无失真捕获，为精确计算开关损耗、分析振铃等关键参数提供了坚实基础。

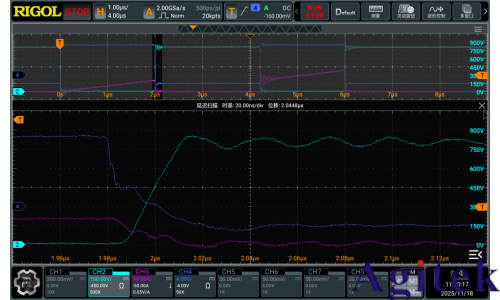

通道2为PHA5150B测试功率半导体的实测波形

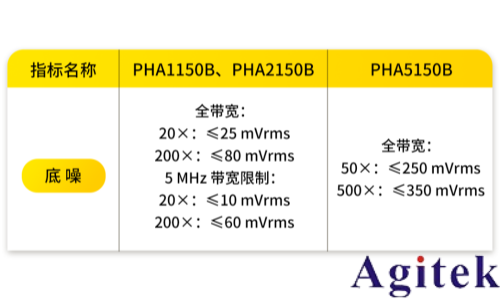

02 底噪水平降低超过50%，信噪比更优

相比前代产品，新型号的底噪显著降低，并提升了更高频率下的共模抑制比(CMRR)指标。这使得叠加在高压共模信号上的微弱驱动细节和噪声得以被清晰分辨。

03 ＞-80dB的共模抑制比

更高的共模抑制比性能，可满足较高频率下的大共模电压浮地测量。

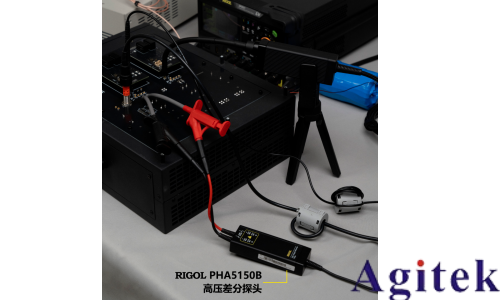

使用PHA5150B进行功率半导体测试

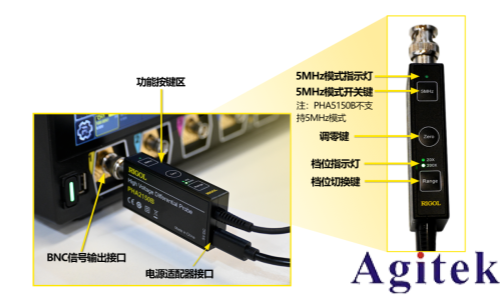

贴心设计，提升测试体验
20x/200x衰减比，测量更灵活
全新引入的20x/200x量程选择，在测量较小的差分信号时，能更好地利用示波器的垂直动态范围，获得更高的测量分辨率和精度。
5MHz带宽限制，滤除高频干扰

在需要关注低频信号细节时，可一键开启带宽限制功能，有效滤除不必要的高频噪声，确保核心信号的测量纯净度。（仅100/200MHz型号支持5MHz带宽限制）
支持一键调零
支持一键调零功能，将差分探头表笔短接，按下 Zero 按键，差分探头即可完成调零。
支持过压报警
支持通过LED 灯闪烁和蜂鸣器报警提示过压，确保您的使用安全。

RIGOL全新发布的PHA 系列高压差分探头，是您在第三代功率半导体研发与验证道路上，确保测量准确性与可靠性的关键工具。它将助您深入洞察器件的每一个动态细节，从而做出更卓越的设计。
