网络分析仪究竟可以测量什么？

在射频、通信、雷达以及物联网等领域，工程师们每天都与各种电磁信号紧密接触。为了掌握这些信号在器件中的传输情况，了解它们是否被反射或发生变形，一台至关重要的仪器——矢量网络分析仪（Vector Network Analyzer）便成为了不可或缺的工具。

尽管许多人或许听说过这一仪器的名称，但对于它具体的功能、昂贵的原因，以及为何被誉为射频领域的“万用表”却知之甚少。本文将带领您从基础出发，深入了解矢量网络分析仪的多种功能。

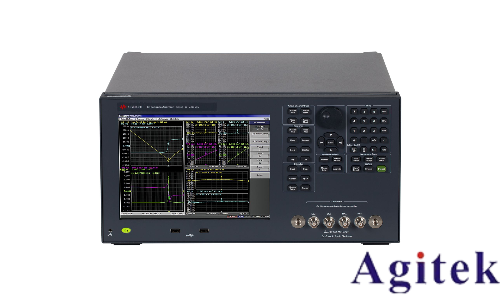

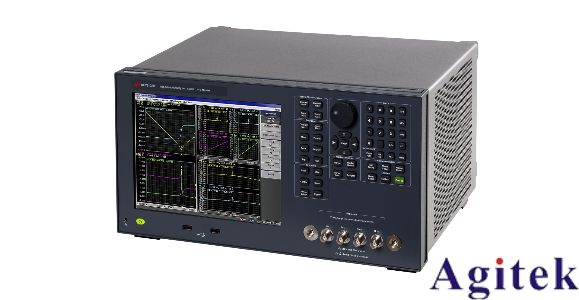

矢量网络分析仪是一种能够深入解读电磁信号在器件中输入与输出状态的仪器。换言之，它能够精确观测信号在器件中的行为。这一点是普通电压表和电流表所无法实现的，因为在高频率（数百MHz至GHz级别）条件下，信号变化极为迅速，普通仪表难以准确响应，同时线缆自身也可能成为影响测量的器件，导致结果严重失真。

因此，工程师们设计了网络分析仪：它内置信号源，能够向被测器件（DUT）发送信号，然后接收并分析返回的反射与透射信号。通过内部接收机与信号源的对比，网络分析仪能够同时测量信号的幅度与相位，这就是我们常说的S参数测量。

那么，矢量网络分析仪到底能够测量哪些关键指标呢？

1. S参数测量（核心功能，适用于80%的场景）

S参数是矢量网络分析仪最基本且最常用的测量功能。

S11/S22用于观察反射情况：连接是否良好？是否匹配？

例如，当给天线输入信号时，如果天线未能有效接收信号，导致信号反弹回来，那么S11参数将会表现不佳。

S21/S12用于观察传输情况：信号在通过器件后是衰减还是增强？

这一功能常用于测量滤波器的插入损耗、放大器的小信号增益等。许多常见器件都需要进行此类测试，如天线的匹配性、驻波比，滤波器的插入损耗、带外抑制，功分器的耦合度、隔离度，电缆的损耗和阻抗一致性等。

2. 阻抗测量（评估器件对信号的影响）

当连接一个器件时，信号有时会被反射，这通常是由于阻抗不匹配造成的。矢量网络分析仪可以通过测量反射量来精确计算出端口的阻抗。

这一功能在实际应用中极为广泛，包括PCB天线调试、RF前端匹配网络设计、高频传输线的阻抗控制以及连接器质量的评估等。此外，如果夹具对测量造成影响（如天线被焊接在夹具上），还可以使用“AFR自动夹具移除”功能，去除测试系统自身的影响，仅测量DUT的响应。

3. 有源器件测量（放大器、混频器、射频前端）

许多人认为网络分析仪仅适用于“无源”器件的测量，但实际上，现代矢量网络分析仪已经能够测量多种“有源器件”的关键指标，如小信号增益、增益平坦度、P1dB压缩点、AM-PM转换、互调失真（IMD）和噪声系数等。

综上所述，矢量网络分析仪不仅仅是一个简单的测量工具，它是射频工程师手中的强大助手，能够深入揭示电磁信号在复杂电子系统中的行为，为优化设计和故障排除提供关键数据。正是这些强大的功能，使得矢量网络分析仪成为射频领域中不可或缺的“万用表”。
