RIGOL MHO/DHO5000系列示波器如何成为您的集成化电源测试平台

在追求更高功率密度、更优效率的电源设计道路上，开关损耗的精确量化、电源质量的合规性验证、微弱纹波的精准捕获……这些关键任务往往需要多种专用仪器协同工作，不仅增加了测试成本，也拉长了研发周期。

RIGOL MHO/DHO5000系列高分辨率数字示波器现已配备强大的电源分析功能选件，旨在将您日常使用的示波器，升级为一台覆盖全链路关键指标的综合性电源测试与分析平台。

从元器件到系统覆盖11项关键电源测试项目

RIGOL MHO/DHO5000系列高分辨率数字示波器的电源分析选件将复杂的测试流程软件化、自动化，可全面覆盖从AC输入端到DC输出端，乃至功率器件本体的关键测试项目，确保您对电源性能有全面、深入的洞察。

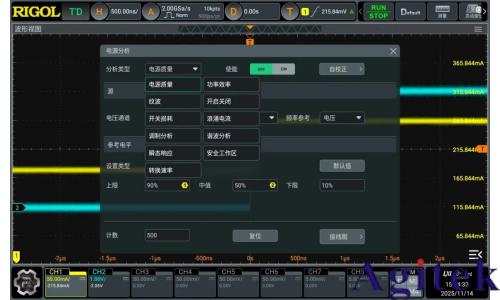

MHO/DHO5000系列数字示波器电源分析功能界面菜单

该功能选件支持的关键测试项目包括：

输入端特性分析

电源质量：精确测量功率、相位角、功率因数等参数，评估电能利用效率。

谐波分析：依据IEC 61000-3-2等标准进行合规性测试，自动生成谐波数据列表。

浪涌电流：捕捉上电瞬间的峰值电流，验证保护电路设计的有效性。

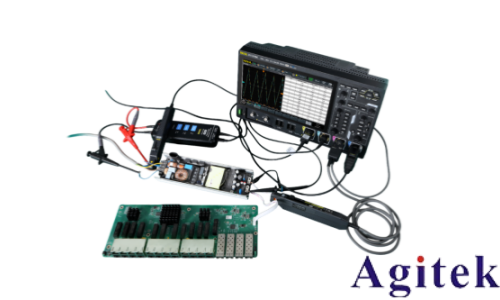

谐波分析连接示意图

功率转换环节分析

开关损耗：精确测量功率器件（MOSFET/IGBT）的开通损耗(Eon)、关断损耗(Eoff)及导通损耗，为效率优化和热设计提供关键数据。

安全工作区 (SOA)：实时绘制器件的V-I轨迹，确保其在任何工作条件下均未超出安全边界，提升系统可靠性。

调制分析：分析PWM驱动信号的各项参数，用于电源闭环控制的深度分析。

转换速率 (Slew Rate)：量化开关过程中电压(dV/dt)与电流(dI/dt)的瞬态变化能力。

功率效率：自动计算输入与输出功率，得出系统整体效率。

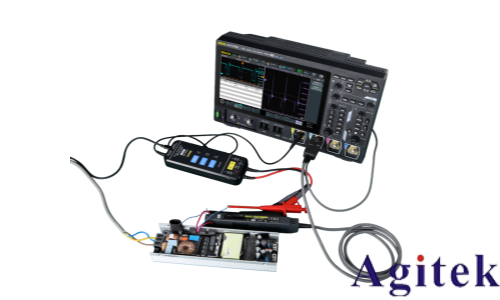

转换速率测试接线示意图

输出端特性分析

电源纹波测量：精准测量输出直流电压的波动量，评估电源纯净度。

瞬态响应：评估输出电压在负载突变工况下的恢复时间特性。

 开启关闭：精确测量电源模块的启动与关断时序特性。

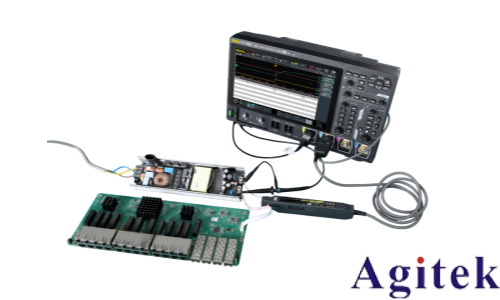

瞬态响应测试接线示意图

每一个测试项都可以在系统中查看接线示意图，以帮助工程师更好地理解每个测试项的测试要点。

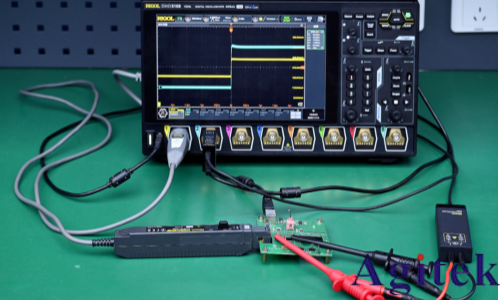

MHO/DHO5000系列数字示波器内置的接线示意图

从源头保障可信度探头消磁与Deskew校准

精确的数据是电源设计的基石。因此，我们提供了专业的校准工具，以确保测量的可信度。

探头时延校准 (Deskew)： 自动补偿电压与电流探头间的纳秒级传输延迟，消除其对瞬时功率（尤其开关损耗）计算的巨大误差，是高精度功率测量的必要前提。

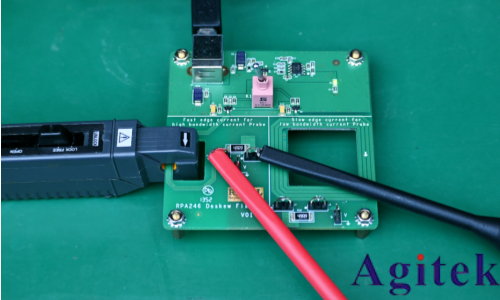

使用RPA246校准延时的接线图

探头消磁与调零： 确保电流探头在测量前消除剩磁和直流偏置，从源头保证测量准确性。

电流探头消磁菜单界面

安全提示

电源，尤其是市电测试，涉及高压风险。我们郑重提醒您，在进行任何测试前：

必须使用高压差分探头进行浮地或未隔离的交流市电测量。

严禁使用单端探头直接连接市电，此举可能导致设备损坏、短路甚至人身伤害。

请确保所有设备可靠接地，并使用适当的个人防护装备（PPE）。

降本增效，化繁为简

RIGOL MHO/DHO5000系列高分辨率数字示波器及其电源分析选件，为您提供了一个高效的集成化解决方案。它将传统上需要功率分析仪、谐波分析仪等多种仪器才能完成的工作，整合到一台您最熟悉的设备中，显著降低了测试设备的投资成本，同时通过自动化的测试流程，极大地提升了您的研发与验证效率。
