泰克示波器MSO22配置与眼图分析

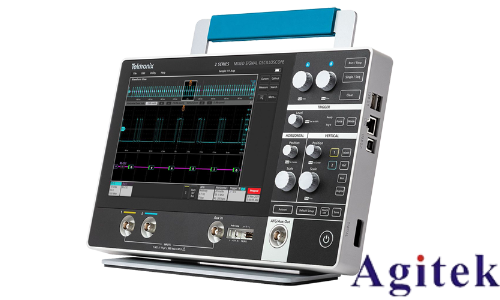

泰克MSO22混合信号示波器是一款集高性能与多功能于一体的电子测量仪器，广泛应用于电子研发、生产测试及教学实验等领域。其出色的硬件配置与强大的信号分析能力，使其成为工程师进行电路调试与信号分析的得力工具。

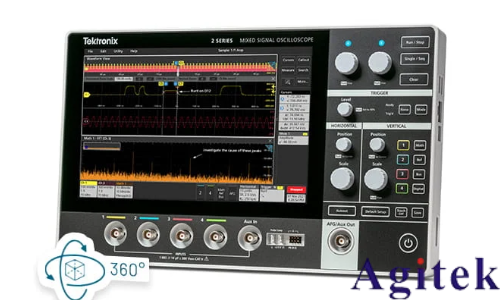

在硬件配置方面，MSO22提供2路或4路模拟输入通道，带宽覆盖70MHz至500MHz，满足从低速到高速信号的测试需求。其最高采样率达2.5GS/s（半通道），记录长度为每通道10M点，确保对瞬态信号的高精度捕获。垂直分辨率为8位，在高分辨率模式下可提升至16位，显著增强信号细节表现力。示波器配备10.1英寸TFT彩色触摸屏，分辨率达1280×800，操作直观流畅。此外，支持16路数字通道选配，实现模拟与数字信号的同步采集，适用于复杂嵌入式系统的调试。

MSO22还具备丰富的触发与分析功能。标准触发类型包括边沿、脉宽、逻辑、建立/保持时间等，并支持I²C、SPI、UART、CAN等串行总线的触发与解码（选配），极大提升数字通信调试效率。内置50MHz任意波形发生器和4位码型发生器（均为选配），实现信号模拟与激励输出，实现“一台仪器，全面调试”的理念。通过USB、LAN接口及TekDrive、TekScope等协作工具，支持远程控制与数据共享，提升测试自动化与团队协作效率。

在高速信号分析中，眼图是评估信号完整性的重要手段，MSO22具备生成与分析眼图的能力。使用时，首先将待测信号接入示波器，设置合适的触发方式与时间基准。进入眼图功能菜单，配置采样率与触发条件，示波器将自动叠加多个信号周期，形成眼图。通过观察眼图的“眼睛”开口大小、垂直与水平对齐度及抖动情况，可判断信号质量。开口越大，表明噪声与失真越小；水平偏移反映时钟抖动，垂直偏移则提示直流偏移或噪声问题。结合限值模板测试，还能自动判断信号是否符合标准。

综上所述，泰克MSO22不仅具备强大的硬件性能与扩展能力，更支持眼图等高级分析功能，为高速数字电路的设计验证与故障排查提供了完整解决方案。其集成化设计与人性化操作，显著提升测试效率，是现代电子测试中不可或缺的专业仪器。
