罗德与施瓦茨示波器RTP044B使用方法与指南

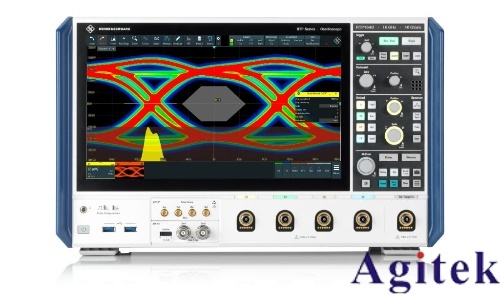

罗德与施瓦茨RTP044B示波器是一款高性能、高精度的测试仪器，广泛应用于电子研发、生产测试与故障诊断等领域。其具备4通道输入、高带宽与深存储特性，结合智能操作界面，能够实现对复杂信号的精准测量与分析。为帮助用户高效使用该设备，本文整理其核心使用方法与操作指南。

一、测量前的准备工作

使用RTP044B前，需完成基础连接与设置。首先，选择合适的探头并连接至示波器通道，注意探头衰减比（如1X或10X）的设置应与示波器通道设置一致，避免测量误差。首次使用或更换探头时，必须进行探头校准：将探头连接至示波器前面板的校准信号输出端（通常为1kHz方波），观察屏幕波形。若波形出现圆角或过冲，需调节探头补偿旋钮，直至方波边沿平直无失真。RTP044B支持智能校准系统，可一键完成补偿，大幅提升效率。

二、关键操作步骤

1. 信号连接与参数设置

将校准后的探头接入待测电路，确保连接稳固。通过旋转垂直（伏/格）旋钮设置合适的电压刻度，使波形占据屏幕2/3高度，以提升测量精度。调节水平（秒/格）旋钮，设置时间基准，确保至少显示1-2个完整信号周期。推荐使用DC耦合以观察信号全貌，若仅需分析交流成分，可切换至AC耦合。

2. 触发设置，稳定波形

触发是稳定显示波形的关键。新手建议选择“边沿触发”模式，设置触发源为对应通道（如CH1），并调节触发电平至信号幅值中点位置。选择上升沿或下降沿根据测量需求切换，例如上升沿用于检测信号启动，下降沿用于观察关断瞬态。若波形仍不稳定，可尝试脉冲触发或启用触发延迟功能，捕获特定事件前后的波形细节。

3. 波形观察与测量

启动测量后，观察波形是否清晰完整。使用“自动测量”功能（Measure键），可一键读取频率、周期、峰峰值、均值、有效值等参数。对于电流测量，需配合电流探头将电流信号转换为电压信号，再接入示波器，通过设置垂直灵敏度与使用数学运算功能，可进一步计算功率或阻抗。

三、高级功能与实用技巧

RTP044B支持多种高级功能以提升分析能力。使用FFT功能进行频谱分析，可检测谐波与噪声成分；启用抖动与相位噪声分析工具，适用于时钟信号稳定性评估。通过“Zoom”功能可局部放大波形，观察脉冲细节或噪声特征。数学运算功能支持波形加减、微分积分等操作，便于复杂信号处理。

四、数据保存与导出

测量完成后，及时保存数据。可通过U盘插入USB接口，选择“USB存储”将波形保存为图片或CSV格式，便于报告撰写与后期分析。若需远程传输，可配置网络连接，使用“网络传输”功能发送数据至指定地址。

五、注意事项

确保示波器与探头接地良好，避免测量误差与安全风险；

电流测量时使用专用电流探头，并注意量程匹配；

工作环境温度应符合设备规范，避免高温或振动影响精度；

定期校准探头，确保长期测量准确性；

高采样率下注意存储深度，避免数据溢出。

掌握以上方法，用户可充分发挥RTP044B的性能优势，实现高效、精准的信号分析，为电子系统研发与维护提供可靠支持。
