罗德与施瓦茨四通道示波器RTM3004在电源管理模块测试中的应用

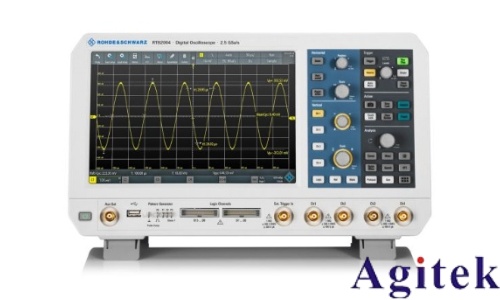

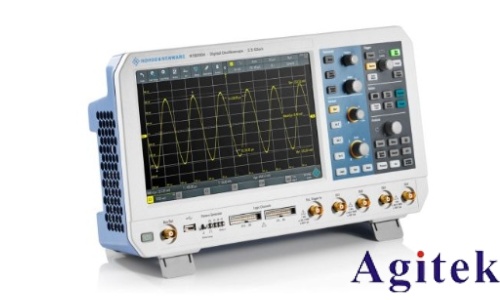

罗德与施瓦茨RTM3004是一款高性能、四通道数字示波器，凭借其100MHz带宽、2.5GS/s高采样率及深存储深度，广泛应用于电子研发、工业测试与教育领域。在电源管理模块的测试中，RTM3004凭借其强大的测量与分析能力，成为工程师进行性能评估与故障诊断的理想工具。

电源管理模块作为电子系统的核心，负责电压转换、稳压、过流保护等功能，其稳定性直接影响整个系统的可靠性。使用RTM3004进行测试时，首先将模块的输入与输出信号分别接入示波器的不同通道，例如通道1接输入电压，通道2接输出电压，通道3可连接开关信号或PWM控制信号，实现多信号同步观测。

测试过程中，RTM3004的高精度测量功能发挥关键作用。通过设置合适的垂直灵敏度（如1V/div或5V/div）和时间基准（如10μs/div至1ms/div），可清晰捕捉启动瞬态、负载跳变及纹波噪声等关键波形。利用其内置测量功能，可自动读取电压峰峰值、有效值、频率、周期等参数，精准评估输出稳定性。特别在纹波测试中，关闭交流耦合干扰，结合带宽限制功能，可有效滤除高频噪声，获得真实纹波幅值。

RTM3004的FFT频谱分析功能，有助于识别开关电源中的谐波成分与噪声源。通过将时域波形转换为频域图谱，工程师可快速定位开关频率及其倍频处的干扰峰，进而优化滤波电路设计。此外，其数学运算功能支持对多通道信号进行加减运算，例如计算效率（P_out/P_in），或分析差分信号，提升测试深度。

在动态响应测试中，通过模拟负载突变，观察输出电压的瞬态跌落与恢复时间，RTM3004的高时间分辨率可精确记录响应过程。配合触发功能，如边沿触发或脉宽触发，可稳定捕获异常脉冲或保护动作瞬间。

数据管理方面，RTM3004支持波形截图、CSV数据导出及模板存储，便于生成测试报告与长期趋势分析。其直观的触摸界面与旋钮结合操作，使测试流程高效便捷。

综上所述，RTM3004以其多通道同步采集、高精度测量、强大分析功能和人性化设计，在电源管理模块的全面测试中展现出卓越性能，是保障电源系统可靠性的强有力工具。
