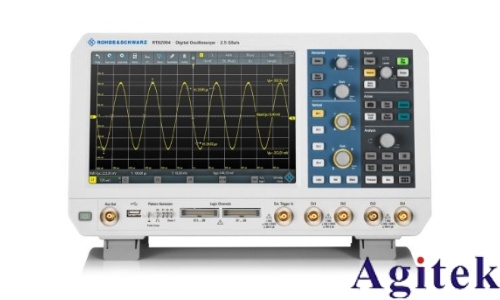

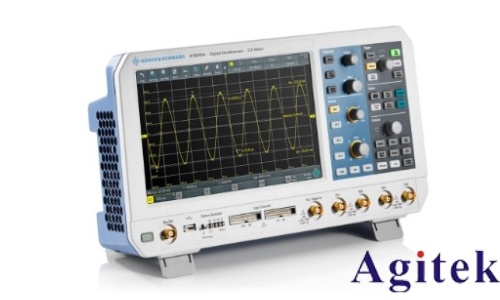

罗德与施瓦茨RTP2004示波器的混合信号分析能力探析

罗德与施瓦茨（Rohde & Schwarz）作为全球领先的电子测试测量设备制造商，其RTP2004示波器凭借卓越的性能与先进的信号处理技术，在复杂电子系统的调试与验证中展现出强大的混合信号分析能力。该设备不仅具备高带宽、高采样率和深存储特性，更融合了时域与频域分析、数字逻辑与模拟信号协同处理等多功能，为现代电子工程提供了全方位的测试解决方案。

在混合信号分析中，RTP2004通过多通道同步采集，支持模拟信号与数字信号的并行观测。其高分辨率ADC与低噪声前端设计，确保了微弱模拟信号的精准捕获，而集成的逻辑分析模块则可同时监测多路数字信号，实现对MCU、FPGA或通信接口的全面调试。用户可通过时间对齐的波形显示，直观比对模拟响应与数字控制时序，快速定位时序冲突、信号延迟或逻辑错误。

该示波器内置丰富的触发模式，如边沿、脉冲宽度、逻辑组合及串行协议触发，支持复杂事件的精准捕获。尤其在嵌入式系统调试中，可通过I²C、SPI或UART协议触发，自动识别数据帧并提取关键交互时序，极大提升调试效率。结合分段采集技术，RTP2004可在长时间运行中仅保存有效事件片段，既节省存储空间，又便于后续回溯分析。

RTP2004还具备强大的数学运算与信号处理功能。支持波形加减、乘除、微分与积分运算，可用于差分信号分析或动态响应计算。其内置FFT模块实现时频域联动分析，帮助用户识别信号中的高频噪声、谐波失真或电源干扰，为电磁兼容性（EMC）问题提供诊断依据。

此外，示波器配备高精度测量与统计功能，可自动计算信号的均值、峰峰值、抖动、上升时间等参数，并生成趋势图与直方图，用于评估信号稳定性与系统可靠性。配合模板测试与极限测试功能，适用于自动化生产测试环境，实现快速判异与质量控制。

在实际应用中，RTP2004广泛服务于电源设计、电机控制、通信模块调试等领域。例如，在开关电源分析中，可同步观测PWM驱动信号与输出电压波动，评估环路响应；在电机驱动测试中，结合相位测量与X/Y显示模式，精确分析控制信号与反馈信号的时序关系。

综上所述，罗德与施瓦茨RTP2004示波器凭借其强大的混合信号采集、多维分析能力和智能化操作体验，成为电子研发与故障诊断的得力工具。其技术优势不仅体现在硬件性能，更在于软硬件协同优化所带来的高效工作流，助力工程师深入洞察信号本质，推动技术创新与产品优化。
