泰克示波器探头校准（补偿）怎么做？

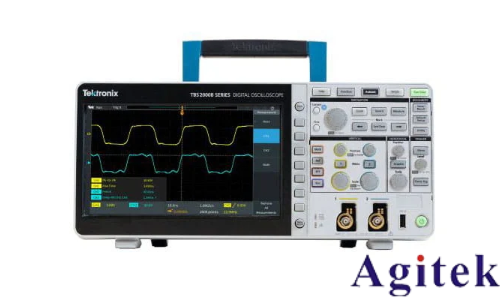

进行探头校准（通常称为“补偿”）是使用泰克（Tektronix）示波器前必不可少的一步。如果跳过这一步，可能会导致波形失真，测量出的电压值偏大或偏小，从而误导你的电路调试。

由于泰克示波器型号众多，我将针对最常见的无源探头（如TPP系列、P5122等），为你详细介绍两种主要的校准方法：自动校准（适用于新型数字探头）和手动调节（适用于传统无源探头）。

准备工作

在开始之前，请确保完成以下步骤：

开机预热：打开示波器并预热几分钟，确保内部电路达到稳定状态。

连接探头：将探头连接到示波器的通道（如 CH1）。

连接校准信号：将探头尖端钩住示波器前面板上的 “Probe Comp”（探头补偿）输出端，探头的接地夹夹住旁边的接地端（鳄鱼夹）。

设置衰减系数：确认探头上的开关（如果有）和示波器菜单中的设置一致（通常为 10X）。

方法一：自动校准（适用于 TPP1000 等新型探头）

如果你的探头是泰克的 TPP 系列（如 TPP1000、TPP0500 等），探头内部没有可调电容旋钮，所有校准都在示波器内部通过软件完成。

操作步骤：

进入菜单：在示波器面板上，双击（或按下）你连接探头的通道按钮（例如 CH1）。

选择探头设置：在弹出的菜单中，找到并选择“探头设置”（Probe Setup）。

启动校准：选择“探头校准”（Probe Cal）或“补偿探头”（Compensate Probe）。

自动执行：点击“校准探头”（Calibrate Probe）按钮。

查看结果：示波器会自动输出信号并分析波形，屏幕上会显示“通过（Pass）”或“失败（Fail）”。

注意：如果显示“失败”，请检查接地是否牢固，或者尝试将探头拔下重新插入，再次校准。

方法二：手动调节（适用于 P5122 等传统探头）

如果你的探头上有可调电容旋钮（通常是一个小孔），或者自动校准无法修正波形，你需要手动调整。

操作步骤：

显示波形：按下示波器前面板的 “Autoset”（自动设置）按钮，屏幕上应出现一个方波。

观察波形：根据波形的形状，判断探头的补偿状态。

调节旋钮：使用无感螺丝刀，轻轻插入探头上的调节孔（补偿电容），缓慢旋转。

欠补偿：波形顶部圆滑，棱角不分明。

过补偿：波形顶部呈尖峰状，像屋顶一样。

目标：调整至波形顶部平直，棱角分明。

波形异常与调整对照表

在手动调节过程中，你可能会看到以下三种波形。请参考下表进行调整：

特别提示

通道绑定：探头校准是针对特定通道的。如果你把探头从 CH1 拔下来插到 CH2 上，必须重新进行校准，因为不同通道的输入电容可能存在微小差异。

环境变化：如果你的实验室温度发生剧烈变化，或者更换了探头的尖端附件（如钩子、弹簧接地等），建议重新检查一下补偿状态。

高压探头：如果是高压探头（如 P5122），在调节补偿电容时，请务必确保只接触绝缘调整工具，避免触电风险。

现在，你可以根据你的探头类型选择对应的方法进行操作。如果在调整过程中遇到波形始终无法变平直的情况，可能是探头接地过长引入了噪声，建议使用弹簧接地附件重试。
