罗德与施瓦茨示波器RTP044B中文说明书

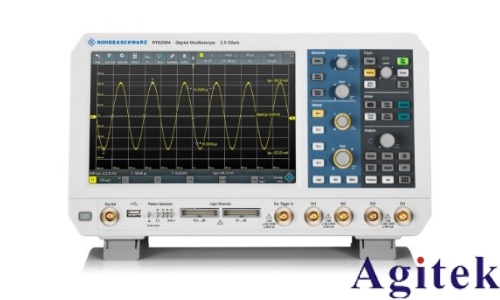

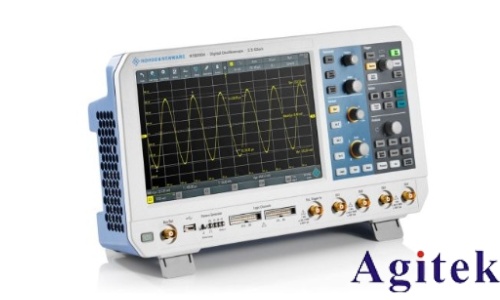

罗德与施瓦茨RTP044B示波器是一款高性能、高精度的数字示波器，广泛应用于电子研发、生产测试及故障诊断等领域。其具备4通道输入、高采样率与深存储深度，支持多种信号测量，尤其在电流测量方面表现出色。本说明书将从测量原理、操作步骤、参数设置及安全注意事项等方面进行系统介绍。

一、测量原理

RTP044B示波器本身不能直接测量电流，需借助电流探头实现。电流探头基于法拉第电磁感应原理，将流经导线的电流转换为成比例的电压信号，再输入示波器进行采集与显示。示波器通过预设的探头灵敏度参数，自动将电压值换算为电流值，实现对电流波形的实时观测与分析。

二、操作步骤

1. 准备探头：根据被测电流的大小与频率范围，选择合适的电流探头，并确认其工作状态正常。

2. 连接设备：将电流探头接入示波器的输入通道（如Channel 1），并确保探头与示波器良好接地。

3. 设置探头参数：在示波器菜单中设置探头类型、衰减比及灵敏度，确保与实际探头参数一致。

4. 连接被测电路：将电流探头夹持在待测导线上，确保电流流经探头感应环，避免松动或偏移。

5. 调整示波器设置：设置合适的垂直档位（Volts/div）、时间基准（Time/div）及触发方式，使波形稳定显示。

6. 开始测量与分析：启动测量，观察电流波形。利用示波器的自动测量功能，可读取峰值、有效值、平均值、频率等参数；通过数学运算功能，还可进一步计算功率或阻抗。

三、实用功能与技巧

使用触发功能锁定异常电流脉冲，便于捕捉瞬态故障。

利用波形存储与回放功能，保存关键数据用于后期对比分析。

启用数学运算通道，实现电压与电流信号的乘积运算，间接测量瞬时功率。

四、注意事项

1. 安全第一：测量前确认电路处于断电状态，避免带电操作引发触电风险。

2. 探头匹配：务必选择符合电流范围与频率特性的探头，避免饱和或失真。

3. 接地可靠：确保示波器与被测系统共地，防止地环路干扰影响测量精度。

4. 环境要求：设备应在干燥、通风、温度适宜的环境中使用，避免高温、潮湿影响仪器性能。

RTP044B操作界面简洁直观，配合丰富的测量与分析功能，极大提升了测试效率。无论是常规电流监测还是复杂动态响应分析，该示波器均能提供精准可靠的数据支持。建议用户定期校准探头与仪器，以保持**测量精度。

如需获取完整技术手册或技术支持，可联系安泰测试获取官方资料。
