泰克示波器电流探头校准详解

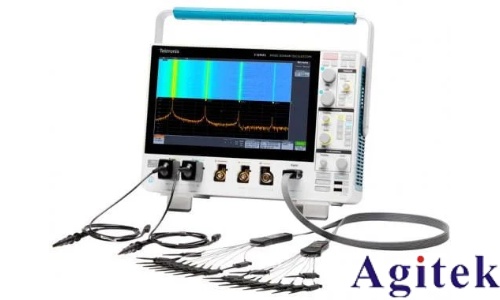

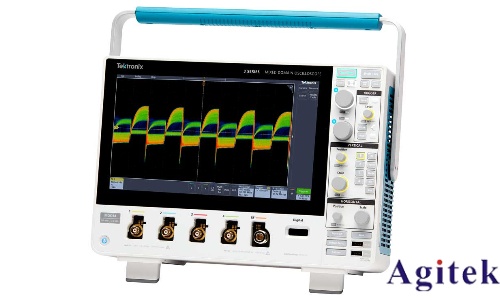

在电子测量领域，泰克示波器及其配套电流探头是工程师进行信号分析的重要工具。电流探头用于将电流信号转换为电压信号，供示波器显示和分析。然而，随着使用时间的增加或环境变化，探头可能出现零点漂移、增益偏差等问题，导致测量结果失真。因此，定期对泰克示波器电流探头进行校准，是确保测试数据准确、可靠的关键步骤。

一、校准前的准备工作

校准前，需确保测试环境稳定，避免强电磁干扰。准备必要的设备，包括泰克示波器、待校准的电流探头、标准信号源（如具备）以及配套连接线缆。特别注意，校准前应将电流探头预热15-30分钟，以达到稳定工作状态，减少温漂影响。

二、零点校准（归零）

零点校准是电流探头校准的基础步骤，目的是消除探头在无电流通过时的输出偏移。操作如下：

1. 将电流探头的输出端接入示波器的指定通道（如CH1）。

2. 确保探头钳口完全闭合且未夹持任何导线（即无电流通过）。

3. 在示波器上选择该通道，进入“探头”或“通道设置”菜单，选择与探头匹配的衰减比（如10mV/A）。

4. 找到“归零”（Zero Adjust 或 Null）功能，执行零点校准。示波器将自动检测并调整基线至零电平。

5. 观察波形，确认基线稳定在屏幕中心刻度线，无明显漂移。

三、增益与衰减系数校准

为确保电流幅值测量准确，需对探头的增益和衰减系数进行校准。若具备标准电流源，可输出已知幅值和频率的交流或直流电流，通过比较示波器读数与标准值，调整探头增益。若无标准源，可借助示波器内置的校准信号（如1kHz方波）进行相对校准，观察波形幅度是否符合预期比例。

四、响应特性检查

虽然精确的频率响应校准需专业设备，但用户可通过观察探头对快速变化信号（如方波）的响应，初步判断其性能。若波形出现明显失真、过冲或圆角，可能表明探头带宽不足或需内部补偿调整。

五、校准后确认与记录

校准完成后，应使用已知信号进行验证测试，确认测量结果在允许误差范围内。同时，记录校准日期、探头序列号、校准参数及操作人员，建立完整的校准档案。建议每12个月进行一次全面校准，或在探头遭受冲击、测量异常时及时验校。

总之，规范的校准流程不仅能延长设备寿命，更能保障研发、生产与维护工作的准确性。正确校准泰克电流探头，是每一位电子工程师应掌握的基本技能。
