如何用是德示波器测量电源的开关损耗

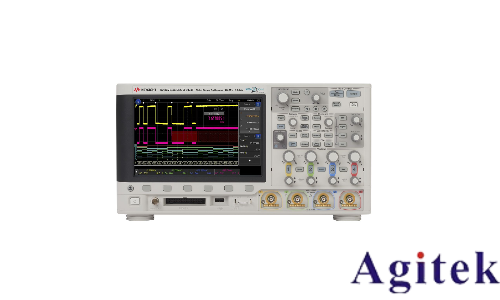

在现代开关电源设计中,效率优化至关重要,而开关器件(如MOSFET、IGBT)的开关损耗是影响整体效率的关键因素。准确测量开通损耗(Eon)、关断损耗(Eoff)和导通损耗(Econd),有助于工程师评估器件性能并优化电路设计。虽然文中示例多基于泰克示波器,但其测量原理同样适用于是德(Keysight)示波器,结合其高级数学运算与功率分析功能,可实现高效、精准的开关损耗测试。

一、测量原理与方法
开关损耗测量核心在于对电压与电流乘积的积分。根据IEC60747-8/9标准,开通损耗定义为电流上升至10%与电压下降至10%之间的时间段内,Vds与Ids乘积的积分;关断损耗则为电压上升至10%与电流下降至10%之间的能量积分。是德示波器支持光标选通与数学积分功能,可手动设置时间区间,实现精确能量计算。
具体步骤如下:
1. 采集波形:使用高压差分探头测量MOSFET的Vds,使用电流探头测量Ids,确保两通道信号同步。
2. 时间延迟校准:由于探头传播延迟不同,必须进行通道间延迟校准,否则会导致功率计算严重失真。
3. 设置光标与积分区间:利用示波器的光标功能,定位Ids上升10%与Vds下降10%的时刻,设置积分区间。
4. 数学运算:通过公式“∫(Vds × Ids) dt”计算该区间内的能量损耗,示波器可自动显示积分结果(单位:nJ或μJ)。
5. 重复测量:同理测量关断过程损耗,并结合导通电阻Rds(on)与平均电流计算导通损耗,最终累加得出总开关损耗。
二、提升测量效率与精度

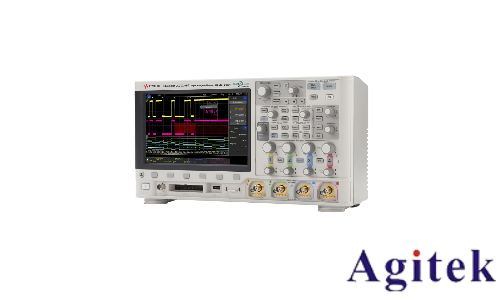

为减少人为误差,是德示波器提供功率分析选件(如InfiniiVision系列的功率测量套件),支持自动识别开关周期、自动设置门限(10%/90%)、一键完成多参数测量,并生成损耗趋势图,极大提升测试效率。
此外,需注意以下关键点:
● 带宽匹配:确保电压、电流探头带宽高于开关信号最高频率,避免波形失真。
● 触发精度:使用高精度数字触发系统,准确捕获开关边沿,避免误触发。
● 共模干扰抑制:对于桥式电路中的高侧开关,建议使用光隔离探头,避免地环路干扰。
● 环境干扰控制:做好屏蔽与接地,避免外部噪声影响小信号测量。

三、总结
使用是德示波器测量开关损耗,既可采用手动积分方式实现灵活分析,也可借助自动化功率分析软件提升效率。关键在于正确接线、精准校准、合理设置测量区间,并结合器件特性选择合适的计算模型。通过科学的测量方法,工程师能够精准评估电源损耗分布,为高效电源设计提供有力支撑。
