普源示波器MHO5054波形数据保存方法详解

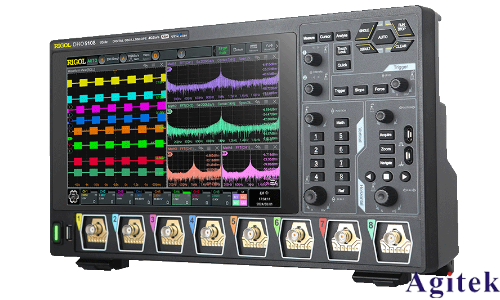

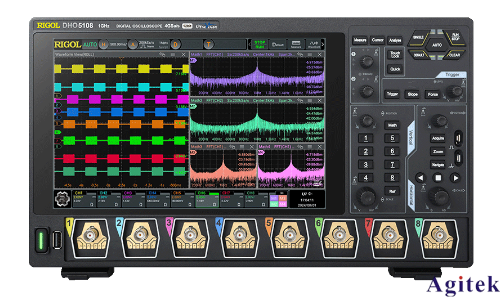

普源示波器MHO5054作为一款功能强大的数字示波器，在电子测量、电路调试与信号分析中具有广泛应用。其波形数据保存功能是用户日常操作中的核心需求之一，能够帮助用户记录关键信号、进行离线分析、实现数据共享与技术存档。以下是关于MHO5054如何高效、准确保存波形数据的详细说明。

一、波形保存的主要方式

MHO5054支持多种波形数据保存方式，主要包括：内置存储器存储、外部存储设备（如U盘）存储以及网络传输存储。其中，使用U盘是最为便捷和常见的方法，适合大多数用户场景。

1. 连接U盘并识别 将U盘插入示波器背面的USB接口，设备会自动识别并显示驱动器符号（如“D盘”），可在存储路径中选择该设备作为目标存储位置。

2. 进入存储菜单 在示波器操作界面左下角或通过“存储”功能键进入存储菜单，用户可选择“图像存储”“波形存储”或“设置存储”三种主要模式。

二、不同类型的存储格式与应用场景

图像存储：可将当前屏幕显示的波形以PNG、BMP或JPG格式保存，适用于报告撰写、演示文稿或直观展示波形特征。用户可设置文件名、路径，并选择是否添加页眉（包含仪器型号与时间信息）。

波形存储：用于保存原始波形数据，支持多种格式：

 CSV/TXT格式：将波形数据以表格形式导出，便于在Excel或MATLAB等软件中进行定量分析。

 WFM格式：普源特有的波形文件格式，包含完整的波形数据与仪器设置，支持在同品牌示波器间加载与回放。

 BIN格式：二进制格式，适用于需要高精度数据处理的场景。

设置存储：以.STP格式保存当前仪器配置，便于在其他设备上快速复现测试环境，提升工作效率。

三、操作步骤简明指引

1. 捕获所需波形并调整至理想显示状态；

2. 进入“存储”菜单，选择存储类型（如波形存储）；

3. 设置数据来源（屏幕或内存）、文件格式、文件名及存储路径（可选U盘或内部存储）；

4. 点击“保存”，确认操作完成；

5. 建议拔出U盘前在系统中确认文件已成功写入。

四、注意事项与建议

优先使用容量适中（建议≤32GB）的U盘，避免因兼容性问题导致无法识别；

根据后续分析需求合理选择格式：图像用于展示，CSV/WFM用于分析；

定期备份重要波形数据，防止因设备故障造成丢失；

参考设备说明书以获取型号专属的操作细节，不同固件版本可能存在界面差异。

综上所述，普源MHO5054示波器提供了灵活、高效的波形保存解决方案，结合实际需求选择合适的存储方式与格式，可显著提升测试工作的专业性与效率。熟练掌握这些操作，是发挥该仪器全部潜力的关键一步。
