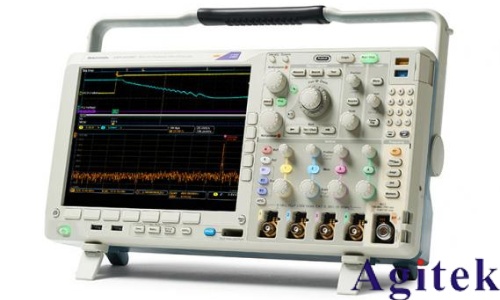

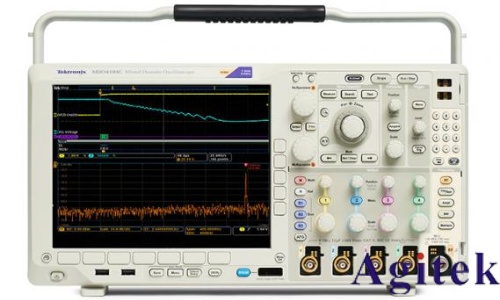

泰克示波器进行I²S音频信号分析的设置方法

I²S（Inter-IC Sound）是一种广泛应用于数字音频设备之间的串行通信协议，常用于连接音频ADC/DAC、数字信号处理器与微控制器等。虽然示波器并非专用音频分析仪，但借助泰克示波器的强大波形捕获与分析功能，仍可对I²S信号进行有效的时域观测与基本解码分析。以下是使用泰克示波器进行I²S音频信号分析的详细设置方法与操作建议。

一、前期准备：探头与连接设置

1. 选择合适的探头

○ 使用标配的无源探头（建议10X衰减），确保带宽满足I²S信号频率需求（通常I²S位时钟BCLK在数MHz以内，如3.072MHz对应48kHz采样率）。

○ 若信号幅度较低或噪声敏感，可考虑使用有源探头以提高信噪比。

2. 探头补偿校准

○ 将探头连接至示波器CH1通道，接触校准信号输出端（通常为1kHz方波）。

○ 调整探头补偿电容，使方波波形无过冲或圆角，确保信号保真。

3. 正确连接I²S信号线

○ I²S主要包含三根信号线：

■ SCK / BCLK（串行时钟）

■ WS / LRCK（左右声道选择，帧时钟）

■ SDATA / DIN（串行数据）

○ 使用多个通道（如CH1、CH2、CH3）分别连接上述信号，并确保接地夹良好接地，避免引入噪声。

二、基础设置：垂直与水平控制

1. 垂直设置（VERTICAL）

○ 调整各通道的 Volts/Div，使信号幅度适中显示（通常3.3V或5V逻辑电平）。

○ 进入 CH1/CH2菜单，设置探头衰减为“10X”，确保测量准确。

○ 可开启带宽限制（如20MHz），减少高频噪声干扰。

2. 水平设置（HORIZONTAL）

○ 调整 Sec/Div，使至少一个完整音频帧（包含左/右声道数据）清晰可见。

○ 建议初始设置为 1μs/div ~ 10μs/div，根据实际BCLK频率调整。

○ 使用水平位置旋钮，将触发点附近波形居中便于观察。

三、触发设置：稳定捕获I²S帧结构

1. 选择触发源与类型

○ 按 TRIG MENU，选择触发源为 WS/LRCK信号所在通道（如CH2）。

○ 触发类型选择 Edge触发，边沿选择为 上升沿或下降沿（取决于LRCK极性）。

○ 可尝试使用 脉宽触发（Pulse Width Trigger） 捕获特定宽度的帧同步脉冲。

2. 使用外部触发（EXT TRIG）提升稳定性

○ 若主控时钟稳定，可将 BCLK 接入 EXT TRIG 输入口，作为外部时钟触发源，提升波形稳定性。

3. 调节触发电平

○ 通过触发电平旋钮，将电平设置在信号高/低电平之间（如1.5V for 3.3V系统），避免误触发。

四、信号分析与解码方法

1. 多通道波形对比观察

○ 同时开启CH1（SDATA）、CH2（WS）、CH3（BCLK），观察三者时序关系。

○ 验证：

■ WS每变化一次，传输一个完整音频样本（左或右声道）。

■ SDATA在BCLK驱动下逐位输出，通常MSB先行。

2. 使用数学运算辅助分析

○ 按 MATH MENU，可设置波形运算，如反相、差分等。

○ 若需消除共模噪声，可将两差分信号做减法运算（如CH1 - CH2）。

3. 启用模板测试或测量参数

○ 使用 测量功能（Measure） 添加关键参数：

■ 频率（BCLK、LRCK）

■ 脉宽、周期、占空比

■ 上升/下降时间（评估信号完整性）

○ 设置 模板测试（Mask Test） 检查信号是否符合时序规范。

4. FFT频谱分析（可选）

○ 路径：【Analysis】→【FFT】

○ 分析SDATA信号的频谱特征，识别时钟泄漏、谐波或噪声成分。

○ 设置合适的RBW（如1kHz）和窗函数（如Hanning）以提高分辨率。

五、高级技巧与注意事项

1. 合理设置存储深度（Record Length）

○ 路径：【Acquire】→【Record Length】

○ 建议设置为 100k~1M点，在保证时间跨度的同时维持足够采样率，避免信号失真。

○ 注意：高频信号分析应避免过大的存储深度导致采样率下降。

2. 冻结波形进行精细分析

○ 使用 “运行/停止”（Run/Stop） 按钮暂停采集，便于逐周期分析数据位。

3. 数据保存与导出

○ 点击【Save】，将关键波形保存为CSV或图像格式。

○ 通过USB连接电脑，使用 泰克OpenChoice软件 进行离线分析或生成报告。

六、常见问题与解决建议

七、总结

使用泰克示波器分析I²S音频信号，关键在于：

● 正确连接与探头设置，确保信号完整性；

● 合理触发配置，稳定捕获帧结构；

● 多通道协同观察，理解时序逻辑；

● 结合测量与FFT功能，实现从波形到数据的深入分析。

尽管示波器不能直接输出音频内容，但通过上述设置，可有效验证I²S接口的物理层工作状态，定位时序错误、噪声干扰或电平异常等问题，是音频系统调试的重要工具。
