泰克示波器信号眼图抖动分析的技巧

使用泰克（Tektronix）示波器进行信号眼图和抖动分析，是评估高速数字信号完整性（如USB、PCIe、DDR等）的核心手段。要获得准确且具有诊断价值的结果，不仅需要正确的硬件连接，更依赖于软件设置和分析技巧。

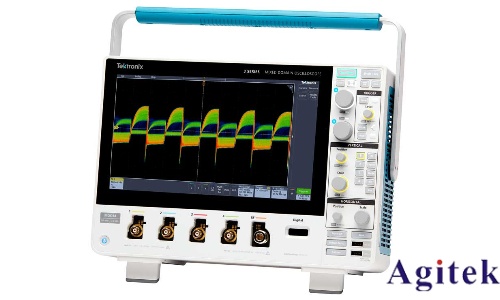

结合泰克示波器（如MSO/DPO系列）的功能特点，我为你整理了以下实操技巧与分析方法：

一、 基础设置与硬件准备（基石）

在开始分析前，确保硬件和基础设置正确，是获得“真实”眼图的前提。

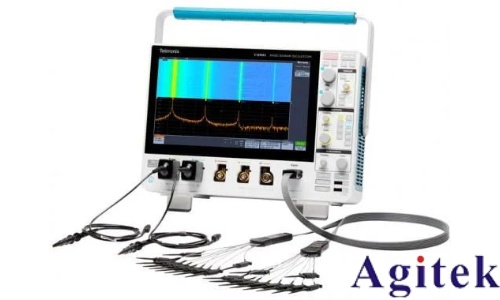

探头与连接技巧

带宽匹配：探头带宽应至少为信号主频的5倍，以捕获足够的谐波。

缩短接地：使用尽可能短的接地弹簧或夹子，避免长接地线引入额外的电感和噪声，这会直接导致眼图变模糊或闭合。

阻抗匹配：确保探头阻抗（通常50Ω或1MΩ）与被测电路匹配，防止信号反射。

差分测量：对于高速差分信号（如LVDS、USB差分对），务必使用差分探头，并确保两根探头的延迟匹配。

示波器基础配置

采样率（Sample Rate）：设置为信号速率的5倍以上（建议≥4倍，越高越好），以保证时间轴上的高分辨率。

记录长度（Record Length）：尽可能增大记录长度。眼图是统计结果，捕获的周期数越多（建议1000个周期以上），眼图的张开度和抖动测量越准确、稳定。

垂直刻度：调整Volts/Div，使信号幅度占据屏幕的80%左右，充分利用ADC的垂直分辨率。

二、 眼图生成与优化技巧

眼图是信号在长时间内叠加的结果，正确的触发和时钟恢复是关键。

精准触发（Triggering）

触发电平：通常设置在信号幅度的50%处（或逻辑判决电平）。对于有噪声的信号，可以适当增加触发滞后（Hysteresis）来增强触发稳定性，防止误触发导致的眼图扭曲。

触发模式：对于同步信号，使用边沿触发；对于复杂协议，可使用序列触发来捕获特定的数据包头。

时钟恢复（Clock Recovery）

这是生成稳定眼图的核心。如果信号中包含时钟，可选择“外部时钟”模式；如果是纯数据流，需启用示波器的“内时钟恢复”算法（如锁相环PLL模型），让仪器从数据边沿中重建时钟。

建议：如果自动时钟恢复效果不佳，可尝试手动设置环路带宽（Loop Bandwidth）以适应不同的抖动频率成分。

显示模式优化

余晖模式（Persistence）：开启余晖模式（如无限余晖或色温分级），可以直观地看到信号出现的概率分布。高频出现的信号会更亮，而偶尔出现的异常（如毛刺）会显示为较暗或不同颜色的轨迹。

三、 抖动分析与深度诊断技巧

仅仅看到眼图是不够的，利用泰克示波器的高级分析软件（如DPOJET或内置的抖动分析选件），可以深入挖掘抖动根源。

抖动分解（Jitter Decomposition）

总抖动（TJ） = 随机抖动（RJ） + 确定性抖动（DJ）。

分析技巧：

随机抖动（RJ）：通常由热噪声引起，呈高斯分布。如果RJ占比大，可能需要优化电源纹波或更换低噪声器件。

确定性抖动（DJ）：包括周期性抖动（PJ）、占空比抖动（DCD）和码间干扰（ISI/DDJ）。

ISI（码间干扰）：如果眼图明显变厚或闭合，且主要由ISI引起，通常是传输线过长、阻抗不匹配或衰减过大导致。

PJ（周期性抖动）：如果直方图显示双峰或频谱图中有明显的离散谱线，说明存在周期性干扰（如开关电源噪声耦合）。

利用直方图与浴盆曲线

直方图（Histogram）：观察TIE（时间间隔误差）的分布形状。双峰分布通常意味着存在显著的周期性抖动或数据相关性抖动。

浴盆曲线（Bathtub Curve）：用于预测在特定误码率（BER）下的眼图张开度。泰克示波器可以通过外推法计算BER为1e-12时的眼宽，这比单纯看眼图张开度更具工程价值。

四、 快速故障排查对照表

当你面对一个“闭合”或“异常”的眼图时，可以参考下表快速定位方向：

表格

五、 进阶建议

使用自动化软件：对于标准协议（如USB 3.0, PCIe），建议使用泰克的TekExpress或DPOJET软件。它们可以自动配置示波器参数、执行模板测试（Mask Test）并生成合规性报告，大大减少人为误差。

去嵌入技术（De-embedding）：如果测试夹具或探头本身的损耗影响了结果，可以利用示波器的去嵌入功能，通过S参数文件补偿掉测试环境的影响，还原信号的真实面貌。

通过熟练掌握这些技巧，你可以从眼图中读取更多关于信号质量、噪声来源和时序裕量的信息，从而更高效地解决硬件设计中的信号完整性问题。
