安立公司与泰克合作提供全面的汽车以太网测试解决方案

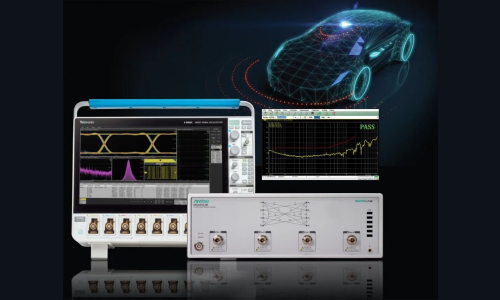

2025年12月18日 – 安立公司宣布推出全面的汽车以太网测试解决方案，该方案提供精确的介质相关接口（MDI）回波损耗和模式转换测量，以验证100BASE-T1和1000BASE-T1一致性。通过将安立ShockLine™MS46524B矢量网络分析仪与Tektronix®6系列MSO示波器一起使用，该解决方案使工程师能够对汽车以太网组件（包括电缆和连接器）进行强大的、基于标准的验证。

随着车载网络发展到支持高级驾驶员辅助系统（ADAS）、信息娱乐和自主驾驶功能，对高速、可靠数据传输的需求不断增长。汽车行业向基于以太网的车载网络的迁移要求严格遵守IEEE 802.3bw、802.3bp和802.3ch标准，以确保跨多供应商系统的互操作性和信号完整性。安立公司提供的解决方案通过结合精确频域分析和与OPEN Alliance PMA TC8测试套件一致的自动化一致性测试的测量系统来解决这一挑战。

Tektronix性能仪器总经理Javier Irazola表示：“汽车以太网已迅速成为现代车辆架构的支柱，对于物理层没有不确定性的空间。当工程师将我们的6系列MSO示波器和TekExpress®汽车以太网一致性软件与安立的ShockLine VNA一起使用时，他们可以获得时域和频域行为的清晰与相关视图。这有助于团队以更快的速度和信心从调试过渡到基于标准的合规性测试。”

全面且符合标准的验证

使用安立 ShockLine MS46524B 4端口VNA，工程师可以执行高精度S参数测量，以评估MDI回波损耗和模式转换特性。这些测试确认适当的阻抗匹配，并有助于确保差分信号的完整性，满足IEEE一致性要求。VNA捕获的S参数数据无缝传输到Tektronix 6系列MSO示波器，基于OPEN Alliance TC8规范的汽车以太网测试软件TekExpress验证结果并生成详细的一致性报告。

测量MDI回波损耗和模式转换损耗的典型配置使用以太网测试夹具、汽车以太网DUT、夹具和DUT之间的可靠公共接地、矢量网络分析仪（VNA）、相位稳定电缆和校准套件。符合OPEN Alliance规范的夹具确保了准确和可重复的测量，为汽车以太网系统提供了可靠的物理层验证。

安立MS46524B ShockLine VNA为高达43.5 GHz的差分S参数测试提供卓越的动态范围、相位稳定性和测量精度。该仪器支持基于SCPI的远程控制，能够集成到自动验证和生产测试流程中。当与6系列MSO和TekExpress软件结合使用时，安立系统为组件和电缆制造商提供了一种灵活、可扩展的方法，用于开发基于以太网的高速车载网络。此配置有助于工程师加速下一代汽车以太网系统的开发和认证。
