LCR测试仪的工作原理

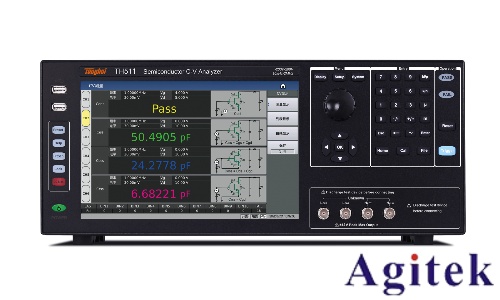

LCR测试仪，又称数字电桥或LCR电桥，是电子测量领域中用于精确测定电感（L）、电容（C）和电阻（R）等阻抗参数的核心仪器。其名称源于早期采用电桥平衡原理进行测量的历史，尽管现代设备已采用先进的自动平衡电桥技术，但“LCR电桥”的称谓仍被广泛沿用。该仪器不仅可测量基本元件值，还能提供品质因数（Q）、损耗因数（D）、等效串联电阻（ESR）及相位角（θ）等辅助参数，广泛应用于生产线质检、元器件进货检验及电子维修等领域。

LCR测试仪的核心工作原理基于自动平衡电桥法。仪器内部信号源产生一个稳定、特定频率的正弦交流信号，施加于被测器件（DUT）两端。该信号在电路中产生电流，流经一个高精度的标准参考电阻（Rr）。由于采用高速运算放大器构成虚地结构，被测器件低压端电位始终为零，从而确保测量的电压信号（Vx）准确反映其两端压降，而参考电阻上的电压（Vr）则用于计算流过DUT的电流（Ix = Vr / Rr）。根据欧姆定律，阻抗Zx = Vx / Ix，通过矢量电压表对Vx和Vr的幅值与相位进行同步检测，即可精确计算出DUT的复阻抗，进而推导出L、C、R等参数。

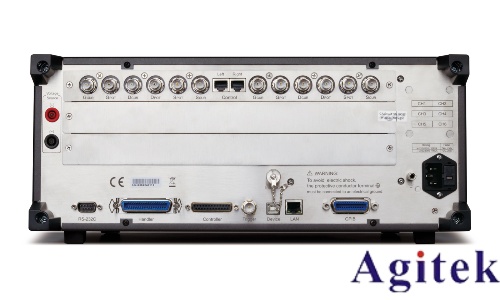

为提升测量精度，现代LCR测试仪普遍采用四端子法或五端子法测量回路。传统二端子法易受引线电阻、接触电阻及杂散电容影响，尤其在低阻抗或高频测量中误差显著。四端子法将电流激励端（Hc、Lc）与电压检测端（Hp、Lp）分离，有效消除导线压降干扰；五端子法则进一步优化屏蔽结构，通过Guard线维持电位一致，减少电场耦合带来的误差。此外，合理布线、缩小测试电流回路面积、使用屏蔽电缆等措施，也能显著降低电磁干扰，提升测试稳定性。

在实际操作中，LCR测试仪需经过开路、短路及负载校准，以消除系统误差。用户可设定测试频率、电压水平，并选择串联或并联等效模型输出结果。仪器配备高分辨率显示屏与自动量程功能，支持数据保持与比较判断，极大提升了批量测试效率。

综上所述，LCR测试仪通过自动平衡电桥技术，结合精密信号处理与多端子测量结构，实现了对电子元件参数的高精度、高稳定性测量，是现代电子测量不可或缺的重要工具。
