是德示波器测量三相电相位差的方法与实践

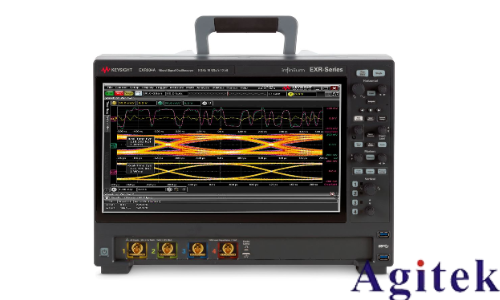

在电力系统检测与分析中，三相交流电的相位差测量是评估系统稳定性、判断相序及诊断故障的重要手段。是德科技（Keysight Technologies）作为全球领先的电子测量解决方案提供商，其高性能数字示波器具备强大的信号采集与分析能力，能够精准、高效地完成三相电相位差的测量任务。以下是使用是德示波器测量三相电相位差的系统方法与操作要点。

一、测量前准备

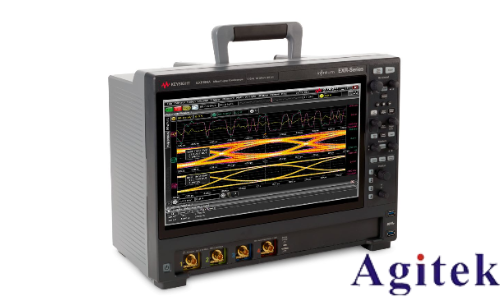

首先，确保示波器为双通道或更多通道型号（如是德InfiniiVision系列），并配备高压差分探头或隔离探头，以保障在高电压环境下的测量安全。将三相电源的A、B、C三相分别通过探头接入示波器的CH1、CH2和地线正确接地。为测量相位差，通常选取两两之间的电压信号进行比较，如UAB与UBC，或直接测量各相对中性点的电压。

二、采用时域法测量相位差

将待测的两个相电压信号接入CH1和CH2通道。设置触发源为其中一通道（如CH1），调节“Time/Div”使至少一个完整周期清晰显示。通过光标功能，定位两信号的同相位点，如上升过零点或波峰。测量两点间的时间差Δt，结合信号周期T，利用公式：

相位差 = (Δt / T) × 360°

即可计算出相位差。例如，50Hz交流电周期为20ms，若测得Δt为6.67ms，则相位差约为120°，符合三相电标准相位关系。

三、使用X-Y模式（李萨如图形法）

将示波器设置为X-Y模式，CH1信号控制X轴，CH2控制Y轴。若两信号频率相同且相位差恒定，将形成椭圆或直线图形。当图形为斜直线时，相位差为0°或180°；若为正椭圆，可通过椭圆的b/a比值计算：∮ = arcsin(b/a)。此法直观但精度受限，适用于快速判断。

四、高级功能提升测量效率

是德示波器支持自动测量与数学运算功能。启用“相位差”自动参数测量，可实时显示两通道间的相位角。结合FFT功能，还可分析谐波对相位的影响。对于三相系统，可依次测量AB、BC、CA之间的相位差，验证是否接近120°，从而判断相序与系统平衡性。

五、注意事项

● 保证信号同步，避免触发不稳定导致相位漂移。

● 使用校准过的探头，注意衰减比设置。

● 在高压环境下，务必采用隔离措施，确保人身与设备安全。

● 避免电磁干扰，保持测试环境清洁。

综上所述，是德示波器凭借其高精度采样、丰富的触发与分析功能，为三相电相位差测量提供了可靠解决方案。合理运用时域法与X-Y模式，结合自动测量工具，不仅能准确获取相位数据，还能深入分析电力系统动态特性，是工程实践中的理想选择。
