是德示波器如何设置长存储深度

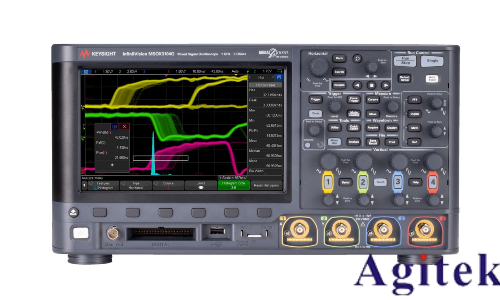

在现代电子测量中，示波器作为分析信号时域特性的核心工具，其存储深度（也称记录长度）直接影响波形捕获的精度与时间跨度。对于是德科技（Keysight）示波器而言，合理设置长存储深度，不仅能完整捕获长时间的动态信号，还能保留高频细节，避免混叠与数据丢失，是实现高精度测量的关键环节。

一、明确测量需求，合理规划存储深度

设置长存储深度前，需明确测量目标。若需观察低频周期信号中的瞬态事件，或分析高速串行信号的长时间抖动特性，就必须保证示波器能连续采样足够长时间。存储深度决定了可保存的采样点总数，其与采样率共同影响时间窗口：时间窗口 = 存储深度 ÷ 采样率。因此，要获得长时间记录，必须同时兼顾高采样率和足够大的存储深度。例如，若采样率为1 GSa/s，存储深度为100 MSa，则可记录100 ms的波形。

二、进入设置界面，调整存储深度参数

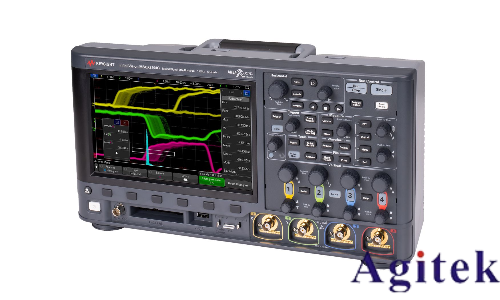

是德示波器通常通过前面板菜单或触摸屏界面设置存储深度。操作步骤如下：首先，按下“Acquire”或“采样”菜单，进入采集设置；然后选择“Record Length”或“存储深度”选项，将其设置为所需值。部分型号支持自动模式，可设为“Auto Long Memory”以启用长存储模式。用户可根据需要选择以“点数”（如10 Mpts）或“时间”（如100 ms）为单位进行设置。注意，不同型号最大存储深度不同，如InfiniiVision系列支持高达数亿采样点，需确认设备规格。

三、优化配套参数，提升测量质量

设置长存储深度时，应同步优化其他参数。一是调整采样率，确保其足够高以满足奈奎斯特采样定理，避免信号失真。二是合理设置时间基准（Time/Div），避免因时间跨度太大导致波形压缩难以观察细节。三是启用分段存储（Segmented Memory）功能，适用于捕获多个触发事件，可高效利用内存，提升刷新率。此外，开启峰值检测或高分辨率采集模式，有助于在长记录中保留小毛刺或噪声特征。

四、验证与数据处理

设置完成后，建议使用标准信号源（如方波或正弦波）进行测试，验证波形完整性与时间精度。利用示波器内置的测量工具（如频率、幅值、上升时间）和数学函数（如FFT）分析捕获数据。若需深入分析，可通过LAN或USB接口将波形数据导出至PC，使用MATLAB或Excel进行后处理。

五、注意事项

需注意，过长的存储深度可能降低波形刷新率，影响调试效率。同时，应确保探头带宽匹配、接地良好，避免引入噪声。定期校准仪器，以保持测量准确性。

综上所述，科学设置是德示波器的长存储深度，是实现高质量信号分析的重要保障。掌握这一技能，将显著提升电子研发与故障诊断的效率与可靠性。
