罗德与施瓦茨RTB2002示波器测量直流电压详细教程

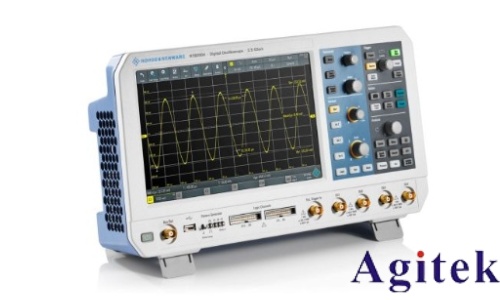

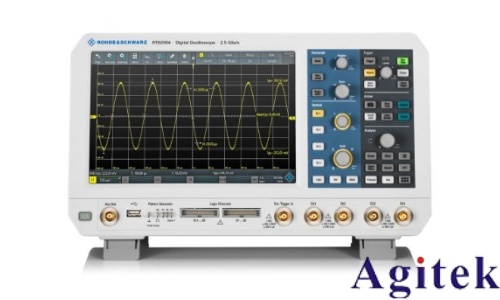

罗德与施瓦茨RTB2002示波器是一款高性能、多功能的测试仪器，广泛应用于电子研发、教学实验与工业检测等领域。其不仅可测量交流信号波形，还能精准测量直流电压。以下是使用RTB2002示波器测量直流电压的完整操作教程，帮助用户规范操作，提升测量精度。

一、准备工作与连接 首先，确保示波器处于关闭状态，将探头接入通道1（或所需通道）输入接口。探头接地夹应牢固连接至被测电路的参考地，探针则接触待测点正极。例如测量电池电压时，夹子接负极，探针接正极。连接完成后，打开示波器，预热几分钟以保证内部电路稳定，提高测量准确性。

二、示波器设置

1. 通道设置：选择对应通道，确认探头衰减比（如1×或10×），并在示波器菜单中将通道衰减设置为与探头一致（如X1），避免读数偏差。

2. 耦合模式：将通道耦合方式设为“直流（DC）耦合”，确保直流分量可被完整采集。

3. 垂直刻度调节：旋转垂直缩放旋钮，设置合适的电压/格（V/div）。若被测电压约3~5V，可设为1V/格或2V/格，使波形居中且不溢出屏幕。

4. 时间基准设置：测量直流电压时，信号无时间变化，可将时基设为较慢档位（如1ms/div或更慢），以稳定显示一条水平线。

5. 触发设置：选择“自动（Auto）”触发模式，确保即使无信号跳变也能持续显示波形。

三、测量与读数 进入“测量（Measure）”菜单，选择“平均值（Average）”或“电压（Voltage）”测量类型。示波器将自动计算并显示当前通道信号的直流电压值。例如，测量锂电池时，屏幕可能显示“3.9V”，即为实测电压。还可启用多参数测量，同时观察峰值、有效值等辅助数据。

四、注意事项

● 确保探头完好，避免断线或接触不良。

● 接地必须可靠，防止引入噪声或造成短路。

● 被测电压不得超过示波器最大输入电压（通常为300V RMS）。

● 测量前建议使用校准信号源对探头进行补偿校准，提升精度。

● 避免在强电磁干扰环境中操作，必要时使用屏蔽线缆。

五、应用场景 该方法适用于电池电压检测、电源输出验证、传感器信号读取及电路故障排查等场景，是电子工程师日常工作的基础技能。

掌握以上步骤，即可高效、准确地使用RTB2002示波器完成直流电压测量，为科研与工程实践提供可靠数据支持。
