基于矢量网络分析仪的总谐波失真（THD）测量方法简析

总谐波失真（THD）是衡量电子设备非线性失真的关键指标，广泛应用于音频、射频及功率放大器等领域的性能评估。THD定义为谐波分量均方根值与基波分量之比，通常以百分比表示。本文简要介绍在MS464xB VectorStar系列矢量网络分析仪（VNA）上实现THD测量的两种高效方法。

一、多通道测量法：高灵活性与高精度

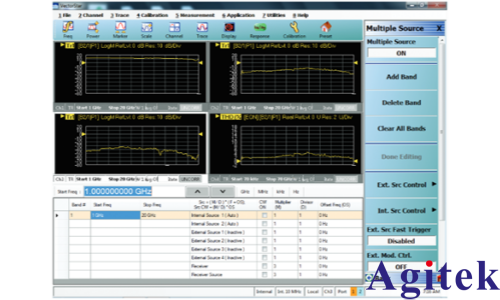

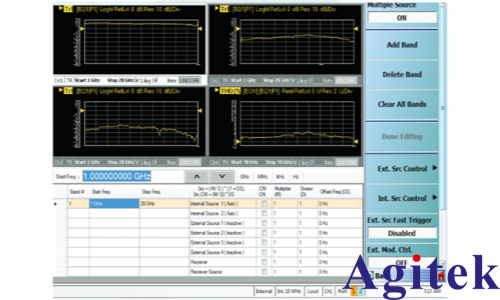

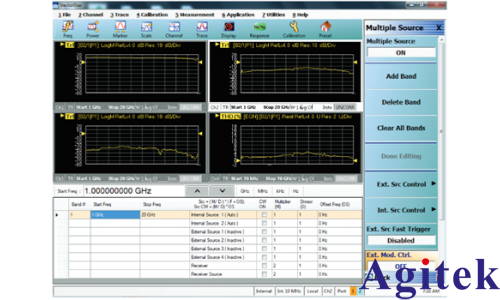

多通道法适用于需独立优化各谐波测量条件的场景。每个通道专用于测量一个谐波成分（如基波、二次、三次谐波），通过“多源控制”功能将接收机频率设定为信号源频率的整数倍。例如，通道1测基波（1f），通道2测二次谐波（2f），通道3测三次谐波（3f）。所有通道共用同一接收机校准，确保幅值精度。THD计算置于独立通道，利用方程编辑器对各通道数据进行平方和、开方及归一化处理，得到最终结果。该方法优势在于可为不同谐波设置不同中频带宽或功率，提升信噪比与测量精度，适合复杂研发测试。

二、单通道测量法：高效简洁，节省资源

单通道法将基波与所有谐波集成于一次扫描中。通过构建包含全部谐波频率的宽频扫描（如1GHz–60GHz），并划分为多个子频段，分别对应基波、二次、三次谐波等。利用多源方程将显示频率映射至实际信号源与接收机频率，再通过SUBSET函数提取各谐波段数据，结合ABS、POW、SQRT等函数完成THD计算。该方法仅用一个通道，配置快捷，特别适合快速产线测试或资源受限环境。

三、校准与测量精度保障

无论采用哪种方法，接收机校准至关重要。需在包含所有谐波频率的范围内进行功率校准与接收机校准，推荐使用功率计进行用户校准，以将不确定度降至0.1dB以下。校准后，VNA可准确获取各次谐波的绝对功率值，确保THD计算结果可靠。

综上，利用VNA的多源控制与方程编辑功能，THD测量可实现高自动化与高精度。多通道法适合高要求研发，单通道法适用于高效生产测试。合理选择方法并配合精确校准，可为非线性失真分析提供有力支撑。
