E5092A 让网络分析仪实现多端口测试

E5092A 是一款可配置的多端口测试仪，专为与4 端口矢量网络分析仪（如 E5070B/E5071C/E5080A）配合使用而设计，能够扩展端口数量并简化复杂多端口器件的测试流程。可提供高达 20 GHz 的完整多端口解决方案。这种强大的组合适用于测试多端口设备，例如蜂窝手机的前端模块 （FEM）、WLAN 应用或其他通用多端口设备，灵活的配置能力可实现开关矩阵的定制。该测试仪可与 Measurement Wizard Assistant （MWA） 软件 （E5071C-790） 配合使用，简化复杂的多端口测试设置并提高测试站的效率。

基础配置与连接

硬件连接

ID 设置通过 E5092A 后面板的 ID 位开关为每台设备分配唯一 ID（例如 0 或 1），确保多台设备同时连接时能被准确识别。

USB 连接使用 USB 电缆将 ENA 网络分析仪与 E5092A 连接，最多支持一台 ENA 控制两台 E5092A。

软件配置

在 ENA 的固化软件（版本需 ≥9.10）中，进入 [System] → [Multiport Test Set Setup] 菜单，选择对应 ID 的 E5092A 作为 Test Set 1 或 Test Set 2，并启用 [Control] 功能键激活控制功能。

核心功能与操作

端口扩展能力

单台 E5092A 支持 10 端口全交叉测量 或 最多 22 个端口的测量，结合 ENA 可实现 40 端口测量（需两台 E5092A）。

适用于多端口器件测试，如手机射频前端模块（FEM）、WLAN 设备等。

温度控制与稳定性

内置温度控制功能，确保测量稳定性，尤其适用于高精度场景。

内置直流源

支持有源多端口器件的控制，例如通过直流偏置调节器件性能。

测量向导助手（MWA）软件

配合 MWA 软件（需特定授权，如 E5071C-790），可快速配置开关矩阵、生成测试脚本，显著提升测试效率。

应用场景示例

无线通信器件测试如 WLAN 模块的多端口隔离度、回波损耗测量。

射频前端模块（FEM）验证同时监测多个射频端口的性能参数。

高密度开关矩阵测试利用 E5092A 的灵活配置能力，模拟复杂信号路径。

注意事项

兼容性仅支持与 4 端口 ENA 系列（如 E5070B/E5080A）配合使用。

固件版本确保 ENA 固件版本 ≥9.10 以支持多台 E5092A 控制。

散热与维护长时间高负载运行时需注意散热，定期校准以保证测量精度。

通过上述配置与功能，E5092A 能够显著扩展网络分析仪的端口能力，适用于研发、生产等多场景的高效测试需求。

测试实列

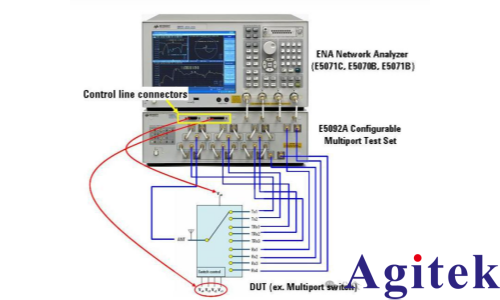

本实例中的被测件是一个多端口（SP9T）开关，它通常安装在具有多频带功能的蜂窝手机中。连接的被测件输出端口由 4 位逻辑控制信号来决定，以控制输入（Vc1 至 Vc4）。电源电压加到被测件的 Vdd 引脚。E5092A可配置的多端口测试仪 所提供的直流控制电压和电源电压可通过前面板的控制线连接器来施加。

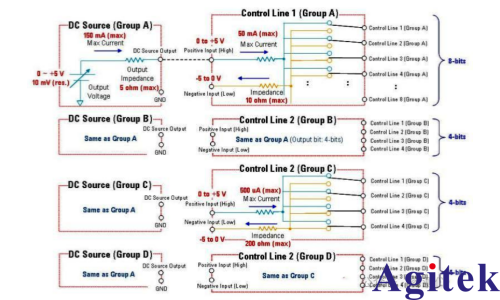

图 1 - SP9T 多端口开关的测量设置E5092A 可配置的多端口测试仪控制线功能图 2 是 E5092A 中控制线的方框图。该测试仪拥有内部直流电源，能够在控制线连接器的直流电源输出引脚输出 4 组不同的直流电压（A 组至 D 组）。（图 3）

图 2 - E5092A 可配置的多端口测试仪中控制线的方框图

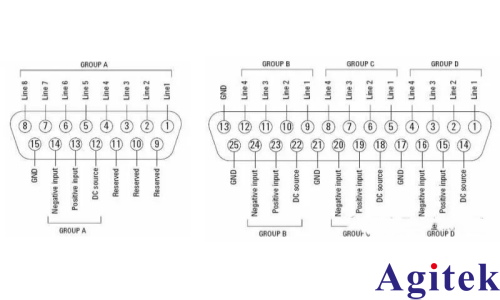

图 3 –直流控制线连接器的引脚分配：D-sub 15引脚（左）D-sub 25引脚（右）通过使用多路分离器，正直流电压（0 － +5 V）和负直流电压（-5 － 0 V）分别通过“正极输入”引脚和“负极输入”引脚传送到控制线的输出端，为被测件的控制位提供高直流信号或低直流信号。控制线的直流电源电压和输出位（高或低）可通过 ENA 固化软件来设置（图 4）。

图 4 – 使用 ENA 固化软件来设置直流电源电压和控制线

测量步骤

第 1 步（针对电压输入连接直流电源和接地引脚）

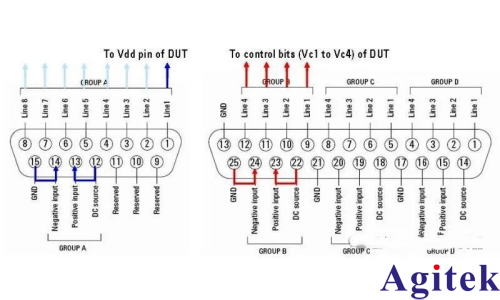

将“直流电源”和“接地”引脚分别连接到 E5092A 可配置的多端口测试仪的控制线连接器的“正向输入”引脚和“负向输入”引脚（图 5）。A 组内部直流电源的正向直流电压可为被测件的电源引脚（Vdd）供电；B 组内部直流电源的正向直流电压（“高”）或“接地”端的0 V （“低”）电压可为被测件的 4 位控制引脚供电。

图 5 – 控制线连接器的直流电压连接

第 2 步（设置直流电源电压）

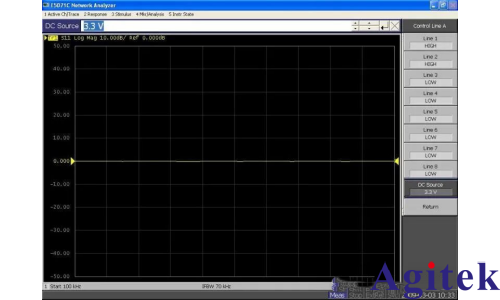

为 A 组（为 Vdd 供电）和 B 组（为 Vc1 至 Vc4 供电）内部直流电源设置直流电压。.可通过 ENA 固化软件来设置电压：
[System] > [Multiport Test Set Setup] > [Test Set 1] > [Control Line A （or B）] > [DC Source] （V）

第 3 步（设置控制位）
选择要求的控制位（高或低）以改变被测多端口开关的射频输出端口。可通过 ENA 固化软件来设置控制位：
[System] > [Multiport Test Set Setup] > [Test Set 1] > [Control Line A （or B）] > [Line n] （“高”或“低”）

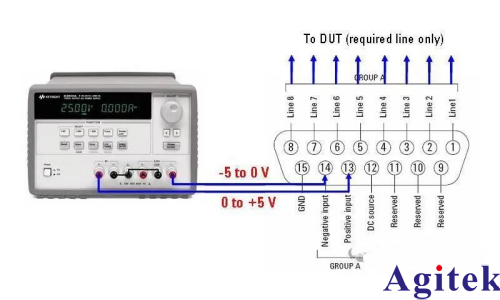

注：您可以选择 E5092A 的内部直流电源，也可以选择外部电源来为控制线连接器提供正向输入。如果控制被测件需要使用负向电压（-5 － 0 V），则要求使用外部电源。（图 6）
