数字万用表测得数据是有效值吗? 数字万用表真有效值是什么意思?

数字万用表测得的交流数据通常是有效值（RMS）。RMS（均方根）是定义交流电压或电流的一种普遍数学方法，它表示在电阻上产生相同热效应的等效直流值。对于正弦波，RMS值等于峰值的0.707倍。

1. 真有效值的含义

万用表的“真有效值”是指仪表通过计算（平方-平均-开方）得出的准确有效值，能真实反映任意波形（不仅是正弦波）的发热功率。这与仅通过峰值或平均值换算的“假有效值”测量不同。

2. 交流耦合与直流偏移

Keysight Truevolt系列等数字万用表在测量交流电压或电流时，通常采用交流耦合模式。这意味着仪表会阻断输入信号中的直流分量，仅测量交流分量的“传热值”。

应用场景：这对于测量叠加在大直流偏移上的小交流信号（如电源纹波）非常有用，因为它能隔离出交流成分。

注意事项：如果需要计算包含直流成分的总有效值（交流+直流），需要分别测量直流值和交流值，然后通过公式计算得出。

3. 带宽限制与高频误差

虽然真有效值仪表能处理非正弦波，但其测量精度受带宽限制。

带宽指标：例如，Keysight数字万用表的交流电压带宽通常为300 kHz，交流电流带宽为10 kHz。

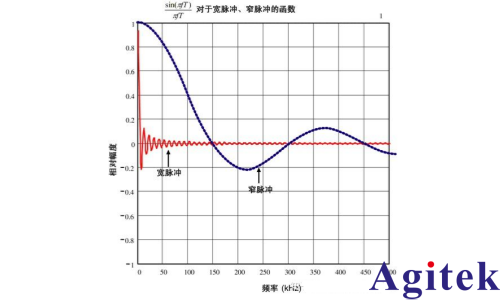

高频影响：如果输入信号包含超过仪表带宽的高频成分（如窄脉冲），这些成分会被滤除，导致测量误差。脉冲越窄（高频分量越多），误差越大。

波形因数：波形因数（峰值/RMS值）也会影响精度。一般数字万用表在波形因数过高（>3）时误差会增加。虽然Truevolt系列对波形因数不敏感，但主要限制仍在于信号的高频分量是否超出仪表带宽。

4. 总结

数字万用表测量的通常是真有效值，但需注意：

耦合方式：标准AC测量通常阻断直流，仅测交流分量。

带宽限制：高频信号成分若超出仪表带宽（如300kHz以上），会导致测量值偏低。

波形复杂性：对于包含大量高频能量的复杂波形（如窄脉冲），测量误差会随带外能量的增加而增加。

估计高频（带外）误差

描述信号波形的一个常见方法是参考它的波形因数。

波形因数反映什么？

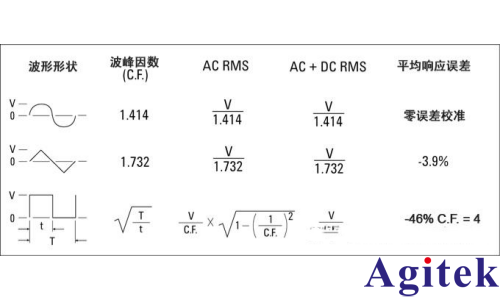

波形因数是峰值与波形有效值的比（Kp=Up/U）。波峰因数越大波形越尖锐。 波峰因素会影响交流测量的精度。一般数字万用表都提供一张波峰因素影响表，说明较高波峰因素带来的误差。通常波峰因素高于3时，就会引入显著的误差。
