110GHz矢量网络分析仪测试系统针对110G波导耦合器的测试实例分享

110GHz矢量网络分析仪测试系统应用领域涵盖系统设备、终端、芯片、应用开发商、硬件商、运营商等所有通信产业链，贯穿各个行业的设计与研发、评审与验收、批量生产、网络建设优化等各个阶段。除了应用于移动通信行业，还可以应用到V2X、卫星导航、卫星通信等领域，具有较大的市场柔性，国内外市场极其庞大。

在5G及未来移动通信产业链中，矢量网络分析仪是必不可少的测量仪器，可用于无线通信系统发射/接收模块测量，介质材料特性测量、通信部件测量等领域。可以用于5G大规模MIMO天线的高效率测试，加速开发测试进度。随着5G及未来移动通信产业化的快速推进，市场对矢量网络分析仪的需求还将持续扩大。

现阶段，国内重点发展FR1频段的5G NR覆盖，但随着FR2 毫米波5G NR技术的成熟，毫米波频段5G NR产品的开发进程越来越快，毫米波测试仪表的需求量与日俱增，而相配套的进口测试仪表价格昂贵，这将大大制约国内毫米波5G NR产业的发展，受制于人，隐患巨大。国内高性能无线测试仪器技术基础相对薄弱，长期以来已经成为无线通信产业链中的一块短板，重点开展对高性能通信测量仪器的研制开发，将从根本上提升我国无线移动通信产业的综合竞争实力，是我国移动通信产业迈向世界先进水平的重要保障力量。

此次测试实例分享的是110G波导耦合器测试，波导耦合器在通信网络中实现了信号的有效传输和质量控制，‌是现代通信系统中不可或缺的组成部分。

测试场景图

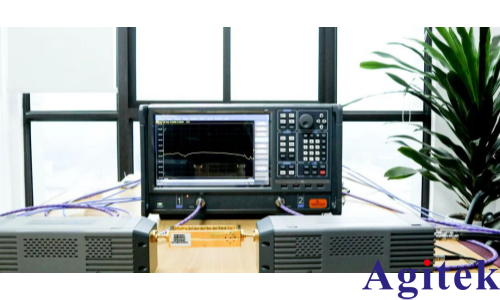

图1 测试场景图

被测材料实物图

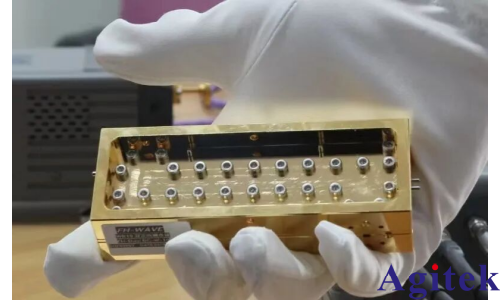

图2 110G波导耦合器实物图

测试系统组成

测试内容

波导耦合器测试

波导耦合器测试频段为75GHz-110GHz，在该频段内，波导耦合器的耦合度为10dB，允许测试波动值小于3.5dB。

经测试，测试结果，如图所示：

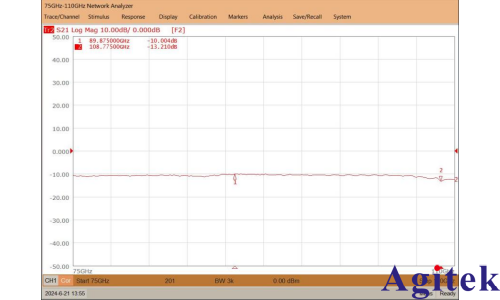

图3  110G波导耦合器耦合度测试

经测试，测试结果符合要求

由测试图可知，最大值标记点mark1测试值为-10.004dB。最小值标记点mark2测试值为-13.210dB，符合允许的测试波动范围。
