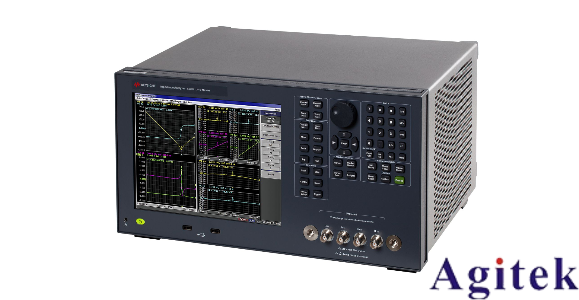

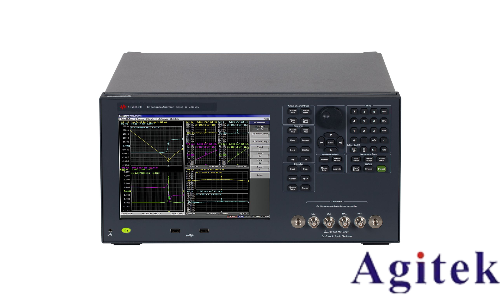

Keysight E4990A 阻抗分析仪频率范围详解

Keysight E4990A 阻抗分析仪是一款高性能、高精度的电子测量仪器，广泛应用于电子元器件、材料特性、高频电路及功率器件的研发与质量控制领域。其核心性能指标之一便是频率范围，这直接决定了仪器可应对的测试场景和应用广度。根据多方资料确认，Keysight E4990A 阻抗分析仪的频率范围为 20 Hz 至 120 MHz，这一宽频带覆盖能力使其在同类产品中具备显著优势。

该频率范围意味着 E4990A 既能精确测量低频下的阻抗特性，如电解电容器、大电感器在音频或电源频率下的行为，也能深入分析高频场景下元件的表现，例如射频电感、高频滤波器、匹配网络等在数十兆赫兹以上的工作状态。这一特性特别适用于现代电子设计中对宽频带元件特性表征日益增长的需求，无论是消费电子、通信设备还是电源管理系统，都能在其频率覆盖范围内找到对应的测试支持。

在 20 Hz 至 120 MHz 的宽频范围内，E4990A 实现了业界领先的 0.045% 典型值基本测量精度，确保了从低频到高频全频段内数据的高可靠性与重复性。这种高精度不仅体现在阻抗模值的测量上，还延伸至相位角、等效串联电阻（ESR）、品质因数（Q值）、电容（C）、电感（L）等关键参数的精确提取，为工程师提供全面、可信的元件特性画像。

此外，E4990A 在高频端达到 120 MHz，使其能够满足诸如 13.56 MHz NFC（近场通信）系统、MHz 级开关电源、射频识别（RFID）等应用中关键元件的阻抗分析需求。例如，在实际操作中，用户可通过设置 13.56 MHz 为测试频率点，精准读取电感元件在该工作频率下的电感量与损耗特性，为电路设计优化提供直接依据。

值得一提的是，该仪器配备 10.4 英寸彩色 LCD 触摸屏，支持四通道显示与四条独立测量轨迹，配合直观的菜单系统与便捷的校准流程（如适配器相位、开路、短路、负载校准及夹具补偿），大幅提升了测试效率与操作体验。内置 40 V 直流偏置源，支持 0 V 至 ±40 V、0 A 至 ±100 mA 的偏置能力，使其可对受直流电压影响显著的元件（如多层陶瓷电容 MLCC、电感器）进行偏置条件下的阻抗特性分析，进一步拓展了其应用维度。

综上所述，Keysight E4990A 凭借 20 Hz 至 120 MHz 的宽频率范围、高测量精度、强大的分析功能与灵活的偏置能力，成为实验室与生产环境中进行元件特征分析的理想工具，是实现高品质电子设计与可靠性能验证的得力助手。
