罗德与施瓦茨（R&S）的矢量网络分析仪应用场景

矢量网络分析仪（Vector Network Analyzer，简称VNA）是最重要的射频和微波测量工具之一，包含源信号和接收机。接收机根据输入到设备（或网络）的源信号，检测设备输出信号的变化。矢量网络分析仪比较设备如何影响电流和电压，进而测量设备引起的幅度和相位响应。能够提供传输测量（传输系数、插入损耗、增益）、反射测量（反射系数、电压驻波比、回波损耗）、阻抗和散射参数（S参数）S11、S12、S21 和 S22，因此适用于分析滤波器、天线或功率放大器等各种无源和有源器件。频谱或信号分析仪无法执行这些测量，因此需要在设计流程和生产流程的质量控制环节使用矢量网络分析仪。矢量网络分析仪的原理与使用力直接取决于系统的频率范围、迹线噪声、动态范围等指标。

主要功能指标包括：

1.频率范围：指矢量网络分析仪支持测量的频率的范围大小。

2.迹线噪声：迹线噪声是指由于系统中的随机噪声而造成的在被测器件的响应上形成的叠加噪声。

3.动态范围：动态范围是指能够测量元器件响应的功率范围。能记录信号的最大值和最小值之间的距离。如果信号的范围小于这个范围时，这个信号便能无损的还原出来，否则就会出现动态的丢失，表现为低于某一个值或高于某个值时信号再不会变化，即出现信号失真。所以机器的动态范围越大，对信号的承受能力越强。

4.中频带宽：中频带宽（IFBW）是指矢量网络分析仪中接收机内部中频滤波器的带宽。设置IFBW时一般要平衡动态范围及测量速度两个因素：中频带宽设置越宽，测量速度越快，迹线噪声越大，动态范围越小。

主要应用场景包括：

1.无线通信：在无线通信系统中，VNA被广泛用于测试天线和滤波器等器件。对于天线来说，VNA可以测量其反射系数、驻波比、频率响应等参数，以评估其性能和优化设计。对于滤波器来说，VNA可以测量其频率响应、通带、阻带、群延迟等参数，以验证其性能是否符合要求。

2.航空航天：在航空航天领域，VNA可以用于测试飞机上的天线和通信设备，以确保它们的性能符合要求。例如，VNA可以测试飞机上的GPS天线，以确保其接收卫星信号的灵敏度和准确性。此外，VNA还可以用于测试雷达系统和导航设备等。

3.雷达系统：在雷达系统中，VNA被广泛用于测试射频链路，如功率放大器、低噪声放大器、混频器、滤波器等。这些器件在雷达系统中起着至关重要的作用，因此其性能的精确测量和分析非常重要。VNA可以通过测量这些器件的传输系数、反射系数、增益、相位等参数，来评估它们的性能是否符合要求。

4.电子设备：在电子设备领域，VNA可以用于测试各种电子器件，如集成电路、传感器、滤波器等。例如，VNA可以测试集成电路的S参数，以确定其性能和优化设计。此外，VNA还可以用于测试传感器的频率响应、阻抗匹配等参数，以验证其性能是否符合要求。

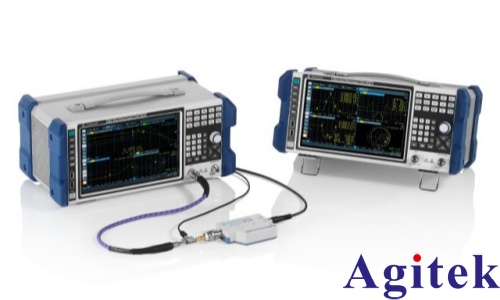

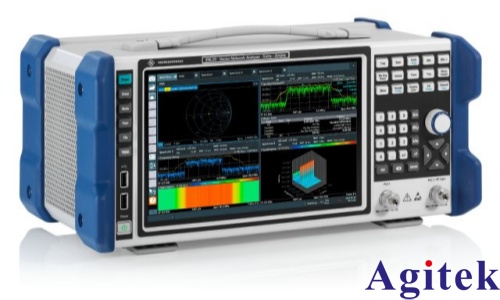

罗德与施瓦茨（R&S）的矢量网络分析仪分为低、中、高端三种类别产品，可以完全覆盖PCB行业的所有测量，以被测设备为中心，使测量设置更简单。我们的设备具有高动态范围，宽扫描范围，低迹线噪声等优点，测试精度高，测试速率快，在PCB设计流程和生产流程的质量控制环节起非常重要的作用。

R&S矢量网络分析仪的特点：

1. 高效测试速度

2. 高灵敏度

3. 高动态范围

4. 低基线噪声

5. 高温度稳定性

6. 高测试准确性

7. 多种校准方式

8. 操作简便

9. 售后服务完善
