矢量网络分析仪E5071C触发设置常见问题解析

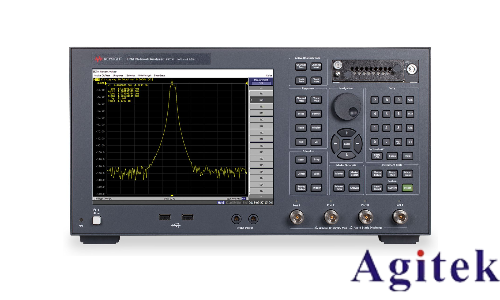

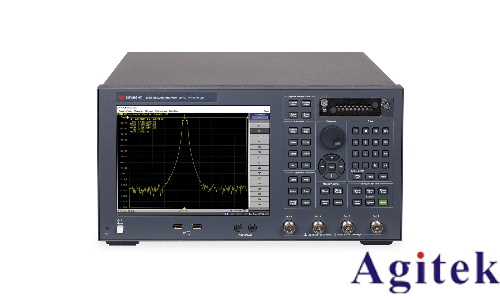

是德科技（Keysight）E5071C矢量网络分析仪作为射频与微波领域的重要测试设备，其触发设置在实际测量中起着关键作用。合理的触发配置可确保测量数据的稳定性与同步性，尤其在复杂环境或多仪器联调时更为重要。然而，用户在使用过程中常会遇到与触发相关的操作问题，本文将针对常见问题进行系统梳理与解答。

1. 触发模式无法切换或设置无效

部分用户反映在“Trigger”菜单中更改触发模式（如从连续Continuous切换为单次Single）后设置未生效。此问题多源于当前测量状态未暂停。正确操作应先停止扫描，再更改触发模式。若仍无效，建议检查仪器是否处于远程控制模式（如通过GPIB或LAN连接），远程指令可能覆盖本地设置。此时需在控制软件中同步修改触发配置，或断开远程连接后重新设置。

2. 单次触发无法启动扫描

当选择“Single”触发模式时，需手动按“Single”键启动一次扫描。若按下后无响应，首先确认触发源是否设置为“Immediate”或“Manual”。若触发源设为外部触发（External），但无外部信号输入，仪器将无法响应本地按键操作。此时应检查外部触发线路连接，或临时将触发源改为“Internal”以验证本地触发功能是否正常。

3. 外部触发信号不响应

外部触发失败常见原因包括：触发信号电平不匹配、连接线损坏或触发端口接触不良。E5071C要求外部触发信号为TTL电平（0-5V），若信号幅度过低或过高可能导致识别失败。建议使用示波器检测触发信号质量，并确保BNC连接头牢固。此外，可在“Trigger”菜单中查看“Trigger Level”设置，适当调整阈值以适应实际信号。

4. 触发不同步导致测量数据波动

在多通道或多端口测量中，若未启用触发同步功能，各通道可能异步采集数据，造成结果不一致。解决方法是启用“Common Trigger”模式，使所有通道共享同一触发源，确保数据同步采集。该设置可在“System”或“Trigger”高级菜单中启用。

5. 触发设置后测量重复性差

此类问题往往与环境干扰或仪器未充分预热有关。建议开机后预热15-30分钟，待内部信号源稳定后再进行精确触发测量。同时，确保测试环境电磁干扰小，避免高频设备靠近触发线路。

综上，E5071C的触发设置虽操作简便，但细节决定测量精度。用户应熟悉不同触发模式的适用场景，结合自检与校准流程，及时排查连接与配置问题，以保障测量的可靠性与可重复性。
