网络分析仪的设置与基本原理

一、网络分析仪简介

网络分析仪（Network Analyzer）是射频与微波领域中用于表征电子元器件和电路网络特性的关键测试仪器。其名称中的“网络”并非指计算机网络，而是源于电路理论中对任意电气系统的统称。网络分析仪通过对被测器件（DUT）施加激励信号，并精确测量其响应，从而全面评估器件的电气性能。

二、网络分析仪的分类

主要分为：标量网络分析仪 和 矢量网络分析仪。

标量网络分析仪 只能测量S参数的幅度部分，测量的结果包括传输增益和损耗，回波损耗和驻波比等。

矢量网络分析仪 是网络分析仪中功能最强的一类，它能在5HZ直到110GHZ的频率范围内进行测量。如：S参数、幅度和相位、传输增益和损耗，回波损耗和驻波比（SWR）、群延迟、反射系数等。

注意行业使用的网络分析仪都是矢量网络分析仪，而且大多数是安捷伦生产的，所以这里所讲的网络分析仪都是针对安捷伦仪器。

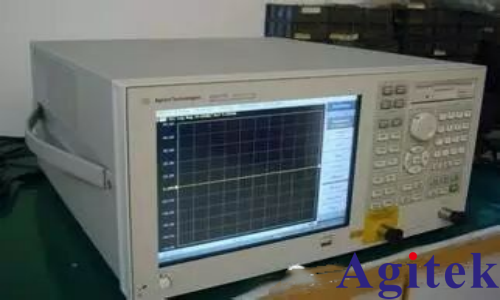

1. 调试一般使用 E5070B

2. 测试一般使用 HP8753ES / HP8753D

3. Outband 测试一般使用 HP8719ES / HP8753C / N5232

三、网分的结构

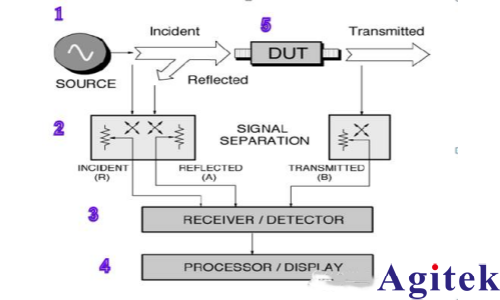

图1-1 网络分析仪的结构图

矢量网络分析仪的硬件结构主要由信号源、信号分离装置、接收机、处理与显示单元四部分组成。其核心工作原理基于对入射波、反射波和传输波的精确分离与测量。信号源产生高稳定度的扫频信号，作为激励施加于被测器件。信号分离装置（通常由定向耦合器或功分器构成）负责将入射信号与从被测器件反射回来的信号分离开，以便分别进行测量。接收机则对这些信号的幅度和相位进行高灵敏度检测。最后，处理单元将采集到的数据进行运算和处理，以S参数等形式呈现结果。

四、网分测量原理

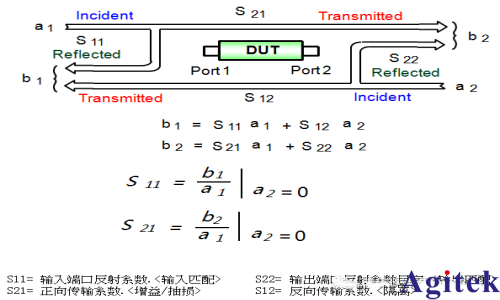

如下图1-2，在网络分析的基本形式中，包含测量沿传输线行进和入射波、反射波和传输波。如用光波作为类比，当光投射到一个透镜上（入射能量），一部分光从透镜表面反射，但大部分光继续通过透镜（传输能量）。若透镜具有镜面，则大陪分将被反射，少量或没有光通过透镜。虽然射频信号和光波波长不同，但原理是一样的。网络分析仪能精确测量入射能量、反射能量和传输能量。例如，在传输线上发送的能量，沿传输线反射回发射源的能量（由于阻抗失配）以及顺利地传送至终端装置（如天线）的能量。

附：

S参数的表达式：

S11=ｂ1/ａ1  （ａ2＝0）

 S12=ｂ2/ａ1　（ｂ1＝0）

S21=ｂ1/ａ2　（ｂ2＝0）

S22=ｂ2/ａ2　（ａ1＝0）

S11、S22我们用于测量回波损耗，

S12、S21用于测量信号的传输。

五、网分的开机与关机

   1.HP8753ES：直接使用前面板的开关键。

2.E5070B：　板的开关仅授权人可以使用,使用不当将会造成网络分析仪的系统损坏.对于非授权人员仅仅可以使用前面板的开关键,即使无法开关机。

六、注意事项

1.  ENA网络分析仪不可使用后面板的开关。

2.  输入功率不可超过  ES:26dBm  ENA:20dBm。

3. 使用ENA网络分析仪,不可打开除了测试所需的其他任何界面。

4. 不可大力弯曲测试线缆PC7电缆和N型电缆。

5. 禁止使用尖锐,锋利的东西接触测试屏幕。

6. 禁止潮湿的物品接触仪器。

7. 禁止过重的物品放在仪器之上。

8. 使用时一定要接地线。

9.  注意使用的电压 AC220V/AC110V。

10.  接头要定期清洗和保养。

11.  长期不使用时，请将仪器关闭后,将电源插头从电源插座中拔出。

12.  勿让铁针、发夹、硬币等金属导电物质掉入机内，以免损坏机器。

13. 一定要放于稳固的工作上使用。

14. TDR测试台上,在校准时千万不可按网络分析仪上的任何键。

遵循这些基本步骤和注意事项，才能充分发挥网络分析仪的效能，获得精确可靠的测量结果。
