RIGOL普源DP832 可编程线性直流电源

RIGOL的可编程线性直流电源通过其高品质和灵活的功能，为广泛的应用场景提供了可靠的电源解决方案。无论是在教育、研发还是生产领域，RIGOL的电源都能够满足低纹波、高精度和高稳定性的需求。

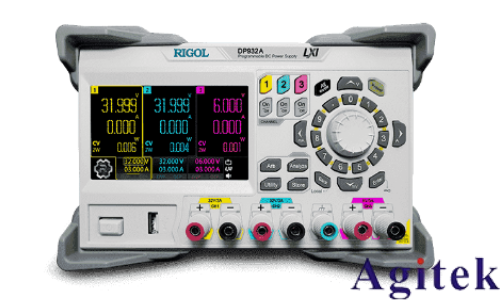

RIGOL普源 DP832 可编程线性直流电源  设备简介

DP832是一款高性能的具有三路输出的可编程线性直流电源。它拥有纯净输出，优异的性能指标，多种分析功能，丰富的接口，可满足多样化的测试需求，具有三个可切换输出（+30 V/3 A、+30 V/3 A 和 +5 V/3 A），最大功率输出为 195 W。与所有 RIGOL 设备一样，该电源具有结构精良且易于使用的接口，提供全面的易用功能， 例如可编程电压曲线。菜单具有直观的结构。

RIGOL DP832 是一款非常高质量的可编程实验室电源，DP800系列 可编程线性直流电源 DP832自带隔离通道，恒压恒流模式 3路输出，通道1可和通道2或3串并联。RIGOL DP832 具有相对较大（8.9 厘米/3.5 英寸）且易于阅读的 TFT 单色显示屏。除了电压、电流和功率的普通数字显示外，这些值还可以显示为信号曲线。定时器控制可用于将输出信号设置为不同值，最多可分为 2048 步长。

◆ 3路输出，最大功率可达195W
   ◇  电压/电流 CH1:0 - +30 V / 0 - 3 A
   ◇  电压/电流 CH2:0 - +30 V / 0 - 3 A
   ◇  电压/电流 CH3:0 - +5 V / 0 - 3 A
◆ 低纹波和噪声：<350uVrms/2mVpp
◆ 快速瞬态响应时间：< 50us
◆ 负载调整率：电压：< 0.01% + 2mV；电流：< 0.01% + 250uA
◆ 线性调节率：电压：< 0.01% + 2mV；电流：< 0.01% + 250uA
◆ 纹波和噪声（20Hz-20MHz）：常模电压：<350μVrms/3mVpp；正常模式电流：<2mArmss
◆ 标准编程分辨率：10mV/10mV/10mV。
◆ 电压分辨率：1mV/1mV/1mV（可选）
◆ LAN、RS232 和数字 IO 端口（可选）
◆ 在线监测分析功能（选配）
◆ 标准定时输出；内置 V、A、W 测量和波形显示
◆ 3.5寸TFT显示屏，操作方便

 DP800 系列是一款高性能的可编程线性直流电源，拥有清晰的用户界面、优异的性能指标、多种分析功能以及多种通信接口，可满足多样化的测试需求。DP800 系列电源将长期采购、分析和协调功能结合在一个功能强大的新封装中。

一、DP800 系列的主要特点

（一）人性化设计
●  3.5英寸的TFT显示屏，可同时显示多个参数和状态
●  支持中英文界面及中英文输入
●  新颖精巧的工业设计，便捷的操作
●  具有波形显示功能，能够实时动态的显示输出电压/电流波形，配合数字显示的电压、电流和功率值，使用户对仪器的输出状态和趋势一目了然
●  具有表盘显示功能，模拟传统电源显示方式，用表盘指针指示当前输出状态
●  具有在线帮助系统，方便获取帮助信息
（二）多重安全保护
●  提供过压/过流保护功能，可以灵活设置过压和过流参数，对负载实现有效保护
●  具有二级过温保护功能，实现软件和硬件的双重过温保护
●  具有风扇智能控速功能，根据工作条件自动判断控制风扇转速，有效降低工作时的风扇噪声
●  具有风扇故障检测报警功能
●  具有键盘锁功能，防止误操作
（三）丰富的功能，优异的性能
●  多通道输出，总输出功率高达200W，且各通道输出单独可控
●  优异的负载调节率和线性调节率
●  具有超低的输出纹波和噪声
●  具有定时输出功能，支持无限及指定循环次数的输出
●  具有跟踪功能，支持通道电压设置值和输出开关状态跟踪
●  具有Sense功能，自动补偿大电流输出时负载引线引起的压降
●  具有延时开关输出功能，支持无限及指定循环次数地进行通道开关切换
●  支持数字触发器(选件)，实现了数字触发输入和触发输出功能
●  支持在线分析器(选件)，可在线分析多种统计参数
●  支持监测器(选件)，可按照用户设置的监测条件对输出进行监控
●  内置录制器，可按照一定录制周期在后台记录开机后的输出状态
●  专用预置键，可一键恢复出厂设置，也可以一键调用常用输出电压、电流配置
●  支持串、并联输出功能
●  支持在线自检和手动校准功能
●  具有存储和调用功能
●  支持电压、电流等线性可编程功能
（四）完备的接口配置，灵活的控制方法
● 标准配置接口：USB HOST、USB DEVICE、LAN(选件)、RS232(选件)、Digital I/O(选件)、后面板输出接口(DP811)
●  支持通过USB-GPIB接口模块(选件)扩展GPIB接口
●  支持U盘(FAT32格式，Flash型)存储
●  支持SCPI远程命令控制
●  符合LXI Core 2011 Device仪器标准
●  标准9针RS232接口，具备流控制功能
●  4线数字I/O接口，支持触发输入/输出功能

二、用户界面

设备应用与特征

DP800 系列是线性电源系统系列，具有 3 个输出，总功率高达 195  瓦。通过一个通道隔离，用户可以将仪器重新配置到任意数量的系统或应用程序中。内置的 V、A 和 W  测量使功率监控变得容易，但额外的波跟踪、定时和分析功能意味着有更多使用电源的方法。仪器之间的新数字触发还使得可靠地组合和连接电源成为可能。DP800  系列电源直观易用，适用于从教育实验室到研发工作台的所有场所，可为任何应用提供难以置信的价值。

二、DP800 系列的应用

●  研发实验室的通用测试
●  质量控制和质量检验
●  为射频、微波电路或组件提供纯净供电
●  汽车电子电路测试供电
●  生产自动化测试
●  器件或电路的特性验证和故障诊断
●  教学实验

三、技术特征

（一）低纹波噪声: <350uVrms / 2mVpp

超低噪设计，满足用户对高纯净度供电的需求

（二）快速的瞬态响应时间: < 50us

不超过50us的电源响应时间，满足用户对快速变化电压波形的需求
