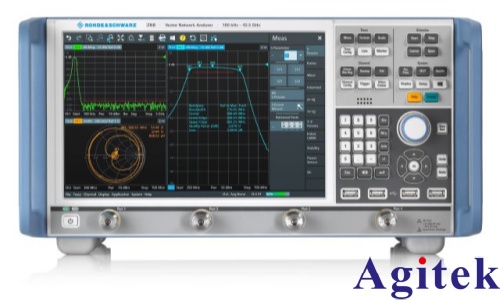

网络分析仪校准指南

网络分析仪校准主要包括矢量、相位和功率三个部分。仪器的自动校准向导会引导用户逐步完成。

矢量校准

功率设定：校准前需设定校准信号功率。若使用电子校准件（ECal），信号功率应不低于-18dBm以确保其正常工作。

机械校准件限制：

使用SOLT（短路-开路-负载-直通）校准件时，为避免负载过热，建议功率控制在+20dBm以下（尽管其承受上限为+27至+33dBm）。

使用无负载的TRL（直通-反射-线）校准件时，功率上限主要取决于电压耐受和发热特性，因此可支持更高功率。

相位校准

**实践：通常在端口1进行，因其测量接收机衰减较小，可获得更优的相位校准结果。

信噪比要求：相位参考校准件的输出功率应至少比接收机底噪声高20dB。

优化信噪比：若接收机衰减过大，可通过以下方式改善：

增加平均次数以降低噪声。

提高驱动相位参考校准件的信号频率（输出功率随频率提升而增加，关系为20log(f2/f1)），只要其频谱分量覆盖测量频率。

若无需测量谐波，可不使用相位参考校准件，但仍可提取部分有用参数（如器件对电源的敏感性、压缩特性等）。

衰减器处理：若必须使用衰减器，可在校准后将其接入，并通过测量其S2P文件进行去嵌入处理，以消除其影响。

功率校准

目的与方法：使用功率计对某一端口（通常为端口1）进行幅度校准，以实现绝对功率测量，并消除因测试装置变更引入的误差。此过程会调整信号源功率，以匹配功率计读数。

功率设定差异：

S参数校准：功率在相应界面设定，仪器假设测试装置无变更。

功率校准：功率在功率计设置界面设定。设为0dB偏置时，与S参数校准功率一致；输入非零偏置值则会相应调整。功率校准能确保在DUT端口上获得设定的准确功率，即便测试装置已变更。
