青智ZW1685变频压缩机转速测试

变频压缩机转速测试

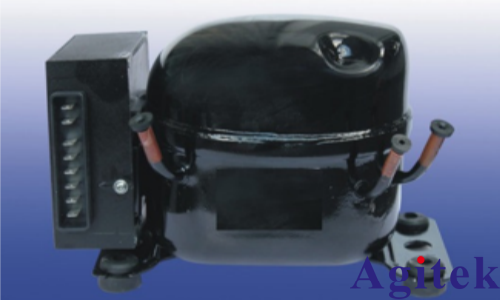

变频压缩机是变频空调，冰箱最核心的部件，压缩机的性能是评价整机性能最关键的指标。变频压缩机可以分为两部分，一部分是变频控制器；另一部分是压缩机。变频控制器将交流电转换成方波脉冲输出。通过调节方波脉冲的频率（即调节占空比），控制驱动压缩机的电机转速。频率越高，转速也越高。

仪表要求：

变频压缩机的功率在20W-3.5KW，电流范围在60mA-20A，频率30-150HZ，青智8930功率计能够捕捉从变频压缩机启动时的峰值电压，电流，从启动到稳定运行全时段的电压，电流，功率频率等参数，并通过频率计算出转速。

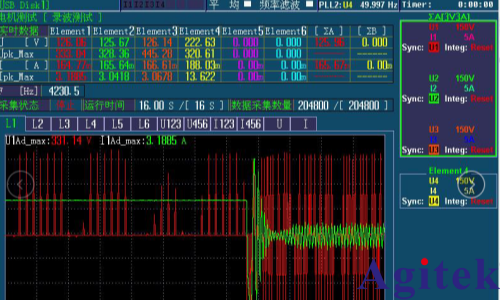

变频压缩机启动过程波形

变频压缩机稳定运行波形

变频压缩机转速测试：

市面上大部分的仪表时通过测试电压来计算频率，而变频压缩机的电压含有较多的谐波干扰，没有滤波功能的仪表很难测准电压频率也就无法计算出转速。

青智ZW1685转速测试仪表，通过测试电流计算频率，并带有系数设置项，直接计算出变频压缩机频率，并且仪表量程从60mA到20A宽电流量程可兼顾各功率段测量，保证数据的准确。

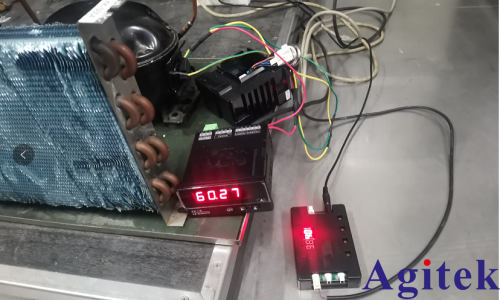

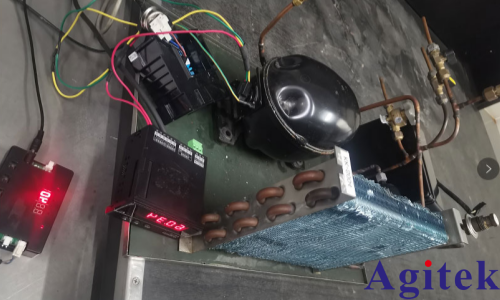

客户现场测试：
