矢量网络分析仪电缆组件时域测试的技巧

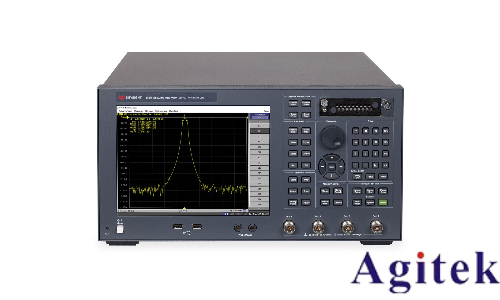

在射频与微波领域，电缆组件的性能直接影响系统的传输质量。传统的频域测量虽能反映整体响应，但对局部缺陷、阻抗不连续点的定位却显得力不从心。而矢量网络分析仪（VNA）的时域分析功能，通过傅里叶逆变换将频域S参数转化为时间函数，如同为电缆“做CT”，可直观揭示其内部结构特征，实现故障精确定位与阻抗分布分析。

进行时域测试，首先需理解其核心原理：VNA在频域采集S参数后，通过快速傅里叶变换（FFT）转化为时域响应，模拟出时域反射计（TDR）的效果。时间轴可等效为距离轴，从而实现对电缆各位置阻抗、反射特性的可视化呈现。

实际操作中，有几项关键技巧需掌握。其一，合理设置频率参数。频率跨度（SPAN）决定时间分辨率，跨度越宽，等效时域脉冲越窄，定位越精准；频率步进（Δf）则影响最大无模糊距离，应确保测量范围大于电缆电长度的两倍，防止远端强反射混叠至近端干扰测量。其二，正确选择时域模式。低通模式适用于直流至截止频率的电缆测量，可提供阶跃响应，清晰识别阻抗变化类型；带通模式则适用于任意频段，提供冲激响应，常用于故障点定位。

窗函数的选用也至关重要。由于频域带宽有限，直接变换会产生旁瓣干扰。通过设置窗函数可抑制旁瓣、提高动态范围，但会牺牲一定分辨率。若需分辨邻近故障点，宜选最小窗；若需在强反射旁发现微弱异常，则应选最大窗以增强小信号观测能力。

善用“时域门”功能，可进一步提升测试精度。通过在时域设置时间窗口，可剔除连接器、转接头等非目标区域的反射影响，仅保留待测段响应，再变换回频域分析，从而获得更真实的电缆自身特性。

此外，测试前必须进行校准，并考虑使用去嵌技术消除夹具影响。对于非同轴器件，还需通过测试夹具连接，务必通过去嵌入处理，剥离夹具带来的误差，确保结果准确。

综上所述，掌握VNA时域测试技巧，关键在于理解原理、优化设置、灵活运用窗函数与时域门功能，并规范校准流程。唯有如此，才能精准“透视”电缆内部，实现高效、可靠的性能评估与故障诊断。
