如何用频谱分析仪进行场强测量

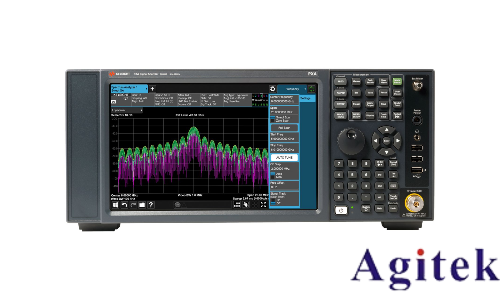

频谱分析仪是射频工程师进行信号分析的“利器”，除了常规的频谱观测外，它还可以作为高精度的场强测量工具。利用频谱仪进行场强测量，实质上是通过测量天线感应电压来推算空间电场强度。这一过程不仅涉及仪器操作，更需要严谨的数学换算与校准。

首先，我们需要理解场强测量的核心公式：E = Er + K。其中，E代表待测场强（单位为dBμV/m），Er是频谱仪测得的电压电平值（单位为dBμV），而K则是天线系数。要获得Er，通常需要进行单位换算。频谱仪的常规显示单位是dBm（功率单位），而场强计算需要电压单位dBμV。在50Ω系统中，两者换算关系为：V(dBμV) = P(dBm) + 107。将换算后的电压值代入核心公式，即可算出空间场强。

进行测量前，仪器校准至关重要。频谱仪在运输或长期存放后，其内部频率和幅度可能会发生漂移。此时，应利用仪器自带的校准信号（CAL输出）进行幅度校准和频率校准，消除系统误差，确保测量基准的准确性。

在硬件连接方面，必须选用具备已知天线系数的测试天线，并注意阻抗匹配。将天线通过射频电缆连接至频谱仪输入端口。为避免失配误差，不宜将输入衰减器设置为0dB，适当的衰减（如10dB）能改善输入阻抗特性，保护混频器。

实际操作时，应根据待测信号的频率设置频谱仪的中心频率和扫描跨度。为了防止高电平信号导致混频器过载产生非线性失真，需合理设置输入衰减器。若频谱仪支持天线系数存储功能，可直接将天线系数输入仪器，此时频谱仪可直接显示dBμV/m单位的场强值；若不支持，则需手动记录读数并进行计算。

环境因素不容忽视。温度变化会影响电子元器件的性能，因此在严寒或酷暑环境下作业时，需采取保温或遮阳措施，以保证仪器读数的稳定性。此外，连接电缆的损耗（尤其是在高频段）也应在计算中予以补偿。

总之，用频谱仪进行场强测量是一个系统工程，从阻抗匹配、单位换算到环境控制，每一个环节都直接影响最终数据的准确性。只有掌握了天线系数的修正方法并严格执行校准流程，才能让频谱仪发挥出场强仪的精确效能。
