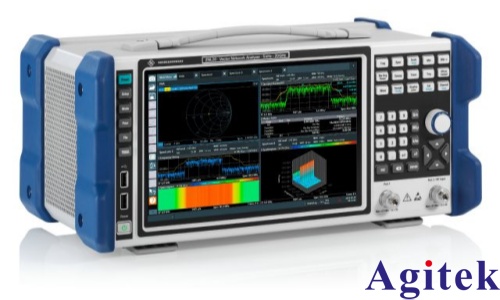

矢量网络分析仪如何校准

为确保测试数据的精准性，矢量网络分析仪（VNA）需在每次开机后或环境（温湿度）变化时进行校准，以消除系统误差。校准主要分为精度较高的矢量校准（如SOLT）和快速的频响校准。以下为基于机械校准件的SOLT（短路-开路-负载-直通）标准操作流程。

一、校准前准备（至关重要）

预热：仪器开机后建议预热 30分钟，使内部电路达到热稳定状态。

参数设置：根据被测件（DUT）需求，设置频率范围、扫描点数及阻抗（通常为50Ω）。

选择校准件：在菜单中选择与实际硬件一致的校准套件型号（Cal Kit）。

连接线缆：若测试需延长线或转接头，必须在校准前连接好，将其纳入误差修正范围。

二、单端口校准（1-Port Cal）

适用于只需测量反射参数（如S11、回波损耗）的场景。

启动向导：选择“单端口校准”，指定端口（如Port 1）。

依次连接：

开路（Open）：连接开路器，确认后等待提示音。

短路（Short）：更换为短路器，确认后等待提示音。

负载（Load）：更换为负载（Match），确认后完成反射项测量。

完成：点击“Done/Apply”，校准数据生效。

三、双端口全双端口校准（Full 2-Port Cal）

适用于需测量完整S参数（S11, S21, S12, S22）的场景。

反射校准：分别对 Port 1 和 Port 2 重复上述单端口步骤（Open → Short → Load）。

传输校准：

使用直通件（Thru）或精密连接头，将 Port 1 与 Port 2 直接相连。

在菜单中执行“Thru”测量，仪器将自动计算传输误差。

完成：点击“Done”，仪器开始应用12项误差修正模型。

四、校准验证（“体检”）

校准后切勿直接测试昂贵器件，建议先进行验证：

直通检查：连接直通件，观察S21幅度应接近 0dB，相位接近 0°。

负载检查：接上50Ω负载，观察S11在史密斯圆图上应汇聚于 中心点（回波损耗极低）。

五、操作贴士

力矩控制：射频接头娇贵，建议使用扭矩扳手（通常 0.9 N·m），切勿用力过猛。

清洁第一：连接前务必检查并清洁接头，灰尘是测量误差的头号杀手。

电子校准（ECal）：若条件允许，使用电子校准件可一键自动完成上述过程，效率更高且重复性更好。
