是德频谱分析仪怎么测脉冲信号

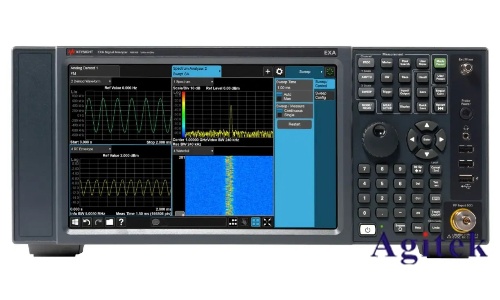

使用是德科技（Keysight）频谱分析仪精确测量脉冲信号，是工程师进行系统设计与故障诊断的关键环节。本文将介绍两种核心测量方法及关键参数设置技巧。

时域测量：观测脉冲包络

时域测量的核心在于观察脉冲信号的包络波形，并提取其时间相关参数。在是德频谱分析仪上，这一过程通常通过“零跨距（Zero Span）”模式实现。

基本原理 在零跨距模式下，频谱分析仪的本振不再扫描，而是固定在中心频率上，此时屏幕的横轴代表时间，纵轴代表信号幅度，从而能够直观地显示脉冲信号的幅度随时间变化的波形。

关键参数设置

设置零跨距：按下仪器面板上的SPAN键，选择“零跨距”模式。

设置中心频率：将中心频率调至与被测脉冲信号的载波频率一致（例如1GHz）。

设置分辨率带宽（RBW）：RBW决定了能够通过的信号带宽。为保证脉冲波形不失真，RBW应设置得足够大（例如最大10MHz）。

设置扫描时间（Sweep Time）：扫描时间应与脉冲周期相匹配。例如，对于周期为10μs的脉冲，可将扫描时间设置为100μs以便观察。

设置触发：为使脉冲波形稳定显示，需要设置合适的触发。通常选择“中频功率触发”，并调整触发电平，使扫描与脉冲信号同步。

通过时域测量，可以准确读取脉冲的幅度、脉冲宽度、上升时间及下降时间等关键参数。

频域测量：分析脉冲频谱

频域测量则侧重于分析脉冲信号的频谱结构，如谱线间隔、带宽等。这需要将频谱分析仪设置在正常的扫频频谱分析模式下。

基本原理 脉冲信号的频谱是由一系列间隔相等的谱线组成的，相邻谱线的间隔等于脉冲重复频率（PRF）的倒数。通过观察这些谱线，可以获得脉冲的频域特征。

关键参数设置

设置频率范围：设置合适的中心频率和频率跨度（SPAN），以完整显示感兴趣的频谱范围。

设置分辨率带宽（RBW）：这是频域测量的关键。为了分辨出相邻的谱线，RBW必须小于谱线间隔。例如，若谱线间隔为100kHz，则RBW应设置为10kHz或更小。

选择检测方式：根据需要选择峰值、采样或平均等检测模式，以优化信号显示。

通过频域测量，可以分析脉冲信号的频谱带宽、谱线泄漏等特性。

结语

掌握时域与频域两种测量方法，是精确分析脉冲信号的基础。合理设置RBW、扫描时间、触发等关键参数，是获得准确、可靠测量结果的保障。是德科技的频谱分析仪凭借其强大的功能和灵活的设置，为脉冲信号的精确测量提供了有力的工具。在实际操作中，建议结合具体应用需求，选择最合适的测量方法和参数配置。
