如何使用频谱分析仪测量数字调制信号的EVM

在现代无线通信系统中，信号的调制质量直接决定了通信的稳定性和数据传输的可靠性。误差矢量幅度是衡量数字调制信号质量的一项核心指标。它量化了实际发射信号与理想参考信号之间的偏离程度，这种偏离可能由幅度失真、相位噪声、频率偏移或IQ不平衡等因素引起。使用频谱分析仪测量EVM，是工程师进行产品研发、生产测试和故障诊断的常用手段。

EVM的测量并非简单的频谱查看，而是基于矢量信号分析技术的复杂过程。频谱分析仪首先通过混频器将输入的射频信号下变频至基带，利用模数转换器对信号进行高速采样，从而获取信号的I和Q分量。随后，仪器内部的数字信号处理器会根据用户设定的调制标准，生成一个理想的参考信号。通过将实测信号的幅度和相位与这个理想参考信号在每一个符号时刻进行对比，计算出误差矢量的幅度。最终，EVM值通常以误差矢量的均方根值与参考信号矢量幅度的比值来表示，可以是百分比形式，也可以是dB形式，数值越小代表信号质量越高。

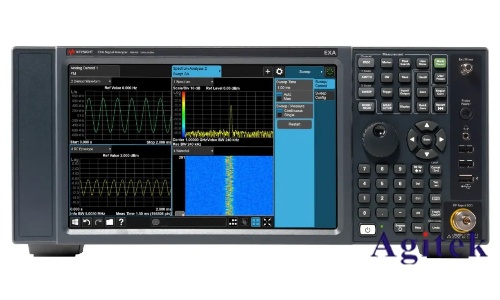

进行EVM测量时，通常遵循以下步骤：首先，将被测设备的射频输出端口通过低损耗电缆连接至频谱分析仪的RF输入端口。接着，在频谱分析仪上进入矢量信号分析模式，并根据被测信号的标准配置关键参数，包括中心频率、解调带宽、调制格式、符号率以及滤波器类型等，确保这些参数与被测信号完全匹配是获得准确结果的前提。启动测量后，仪器会显示信号的频谱图、时域波形以及星座图。最终的EVM数值会直接显示在测量结果列表中，工程师可以结合星座图的扩散情况，直观地判断信号质量并分析误差来源。

为了确保测量结果的准确性和可重复性，有几个关键点需要注意：校准是至关重要的步骤，定期对测试系统进行校准可以消除测试链路中的系统误差。同时，应确保输入信号的功率电平适中，避免频谱分析仪的前端放大器过载或工作在线性度不佳的区域，必要时可使用内部或外部衰减器。此外，测量环境中的噪声、干扰以及连接器的连接质量也会对EVM结果产生影响，因此需要在可控的环境中进行测试，并使用高质量的测试配件。

综上所述，利用频谱分析仪测量EVM，是一个结合了硬件连接、参数配置和数据分析的系统性过程。它为评估和优化无线通信系统的性能提供了强有力的量化依据。
