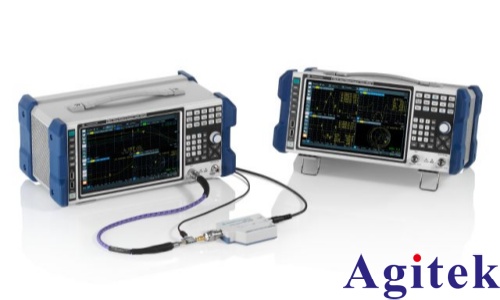

R&S®ZNB矢量网络分析仪使用指南

R&S®ZNB矢量网络分析仪广泛应用于滤波器、放大器、电缆等器件的研发与生产。为确保测量结果的准确性与仪器的长久稳定运行，掌握其规范操作流程至关重要。

一、开机准备与安全检查

在启动仪器前，首先检查设备外观是否完好，确认所有射频端口无异物或损伤。确保仪器电源接地良好，防止静电或电压波动对内部电路造成损害。连接待测设备（DUT）前，务必保证其未通电，严禁将带有直流偏置或大功率信号的设备直接接入分析仪，其最大允许输入信号为20dBm，超过10dBm时应加装外部衰减器。

二、基本测量设置

1. 配置频率范围：根据待测器件的工作频段，在主界面设置合适的起始频率与终止频率。例如，对移动通信频段器件可设为9kHz至3GHz，对高频组件则可扩展至8.5GHz或20GHz。

2. 调整扫描参数：为平衡测量精度与速度，可设置中频带宽（IF Bandwidth）和扫描点数。一般建议将点数设为401或801以获得平滑曲线，RBW较宽可提升扫描速度，窄RBW则提高信噪比。

3. 选择显示格式：通过菜单选择S参数类型，如S11（回波损耗）、S21（插入损耗），支持史密斯圆图、极坐标等多种显示模式，便于阻抗匹配分析。

三、校准流程：确保测量精度的核心

校准是网络分析中最关键的步骤。R&S®ZNB支持TSM（直通-短路-匹配）手动校准，通常仅需五步即可完成：

1. 进入“Cal”菜单，选择“Manual Cal”，勾选需校准的端口（如Port 1和Port 2）。

2. 选择连接器类型（如SMA、N型）与极性（阳性或阴性）。

3. 按提示依次连接校准件：先接“Open”（开路），再接“Short”（短路），然后接“Match”（负载），最后连接“Through”（直通）。

4. 操作时建议旋转阳性接头，避免反复拧动阴性端口，以保护接口精度与寿命。

5. 校准完成后，系统会提示“Calibration Applied”，此时即可开始高精度测量。

对于高效率需求场景，也可使用自动校准单元（如R&S®ZN-Z15），在30秒内完成多端口校准，大幅降低人为误差。

四、高级功能应用

时域分析：启用DTF（故障点距离）功能，可定位电缆中的断点或阻抗异常位置。

混频器测量：利用内置双信号源，可轻松完成变频损耗、隔离度等变频器件测试。

分段扫描：针对宽频带非均匀响应器件，设置分段扫描可提升关键频段的测量分辨率与速度。

五、日常维护与注意事项

测量结束后及时断开连接，盖好防尘帽。

定期检查校准状态，尤其在环境温度变化较大时。

避免频繁开关机，利用待机模式延长硬件寿命。

通过GPIB或LAN接口进行远程控制时，确保命令兼容性，便于系统升级与集成。

R&S®ZNB以其高达140dB的动态范围、4ms的快速扫描能力与直观的触摸界面，为射频测试提供了高效、可靠的解决方案。遵循本指南操作，您将能充分发挥其性能，实现精准、可重复的测量结果。
