e5063a矢量网络分析仪使用说明

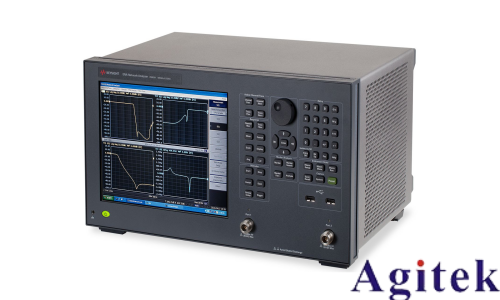

E5063A是德科技（Keysight）推出的一款ENA系列矢量网络分析仪，专为测试天线、滤波器、电缆等无源器件而设计。为确保测量精度与仪器安全，请严格遵循以下操作规范。

一、开机与预热

1. 连接电源：确认仪器已可靠接地，接入符合规格的交流电源。

2. 开机预热：按下电源键启动仪器，建议预热至少30分钟，以保证射频性能的稳定性（温度稳定性为0.01dB/℃）。

二、测试准备

1. 连接被测件（DUT）：将天线或无源器件连接至仪器端口（Port 1/Port 2）。若使用适配器，需在校准中考虑其影响。

2. 设置安全保护：

输入信号限制：最大允许输入信号为20dBm，若信号超过10dBm，必须外接衰减器。

直流电防护：严禁输入超过10V的直流电，防止损坏内部电路。

三、校准流程

校准是保证测量准确性的关键步骤，E5063A支持多种校准方式：

1. 选择校准类型：根据测试需求选择SOLT（短路-开路-负载-通路）、电子校准或TRL等方法。

2. 执行校准：

连接校准件至对应端口。

在菜单中选择“Calibrate”，按提示依次连接校准件的标准状态（开路、短路、负载）。

完成后保存校准数据。

四、参数设置与测量

1. 选择测量模式：

频域模式：用于测量S参数（如S11、S21）、回波损耗、插入损耗等。

时域模式（需选件010）：用于PCB阻抗测试或故障点定位。

2. 设置频率范围：根据被测件规格，在100kHz至4.5GHz（或更高频率选件）范围内设置起始频率和终止频率。

3. 读取数据：

使用标记（Marker）功能读取特定频率点的数值。

利用峰值搜索功能快速定位谐振点。

五、特殊功能应用

1. PCB分析：若配置选件011，可启用PCB分析专用界面，进行阻抗和传输特性测试。

2. 多端口测试：通过GPIB接口控制外部开关（如U1810B），实现单台仪器对多个天线（如4根天线）的VSWR自动测试。

六、关机与维护

1. 测试结束后，先断开被测件，再关闭仪器电源。

2. 定期检查校准件状态，保持连接器清洁，避免灰尘或氧化影响测量精度。

七、注意事项

严禁自激测试：测试功放前，必须先用频谱仪确认无自激现象。

防止过载：输入信号过大时，务必使用衰减器。

环境要求：避免在强电磁干扰或高温高湿环境下使用。

通过以上步骤，可充分发挥E5063A的高性能（动态范围达122dB，迹线噪声低至0.002dBrms），实现高效、准确的无源器件测试。
