可编程直流电源的EMC/EMI测试要求

发布日期：2026-05-20 14:52:06 浏览数：

可编程直流电源作为电子测试与自动化系统中的核心设备，其电磁兼容性（EMC）与电磁干扰（EMI）性能直接关系到整个系统的稳定性与可靠性。为确保设备在复杂电磁环境中既能正常工作，又不对其他设备造成干扰，必须依据相关标准进行严格的EMC/EMI测试。

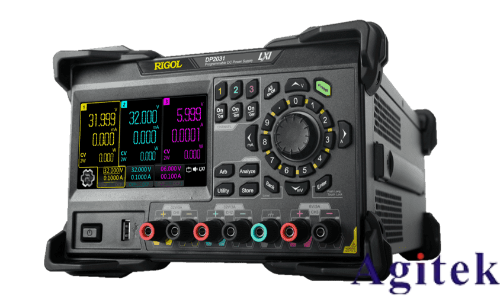

可编程直流电源的EMC/EMI测试要求(图1)

测试依据的核心标准

在中国，可编程直流电源的EMC测试主要依据国家标准GB/T 21560.3-2008《低压直流电源第3部分：电磁兼容性（EMC）》。该标准适用于额定电压不超过60V DC的低压直流电源设备，涵盖了电源适配器、电池充电器、太阳能控制器等，规定了其电磁干扰限值、抗干扰能力、测试方法及文档标识要求。此外，针对特定应用场景，如车载电子，可能还需参考CISPR 25等国际标准，以确保测试的全面性与合规性。

EMI测试：评估设备的干扰发射能力

EMI测试旨在评估设备在工作过程中对外界产生的电磁干扰，主要包括传导发射（CE）与辐射发射（RE）两项核心内容。

传导发射（CE）测试：主要检测设备通过电源线或信号线传导至电网的干扰信号。测试通常在屏蔽室内进行，利用人工电源网络（AMN）隔离电网干扰并采集噪声电压。对于可编程电源，需在不同输出模式（如恒压、恒流）和负载条件下进行测试，确保其在各种工作状态下均满足限值要求，尤其关注工业控制设备中常见的高频干扰。

辐射发射（RE）测试：评估设备通过空间传播的电磁辐射。测试在电波暗室中进行，使用天线在规定距离（如3米或10米）接收EUT（被测设备）的辐射信号。根据CISPR 25等标准，需在150kHz–30MHz使用拉杆天线，30MHz–1GHz使用双锥或对数周期天线，必要时扩展至2.5GHz。设备应置于非导体台面上，电缆布局需符合标准规定，以保证测试结果的可重复性。

EMC测试：验证设备的抗干扰能力

除了发射测试，EMC测试还包含对设备抗扰度的评估，即其在外部电磁干扰下保持正常工作的能力。

抗静电放电（ESD）测试：模拟人体或物体对设备的静电放电，验证其在工业或实验室环境中对瞬态高压的耐受能力。

射频电磁场辐射抗扰度测试：在电波暗室内施加规定强度的射频场，检验电源控制电路是否受干扰而出现输出异常。

电快速瞬变脉冲群（EFT）与浪涌抗扰度测试：模拟电网中的开关瞬态或雷击感应，测试电源的输入端防护能力。

电压暂降与中断测试：评估电源在输入电压波动时的稳定性，确保其输出不中断或失控。

测试实施要点与注意事项

为确保测试结果准确有效，需注意以下几点：

测试环境：必须在符合标准的屏蔽室或电波暗室中进行，避免外部电磁干扰影响测试数据。

设备配置：被测电源应处于典型工作状态，编程设定多种输出序列，模拟实际使用场景，如动态负载切换、多步充电流程等。

数据记录与报告：测试过程中应自动采集数据，并生成包含超标点、余量分析的完整报告，支持中英文切换与企业标识嵌入，便于认证审核。

系统同步性：对于具备双向功能或复杂控制逻辑的可编程电源，测试系统需具备高同步性，避免因时序偏差导致误判。
