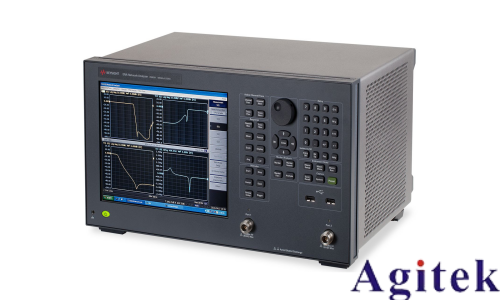

矢量网络分析仪时域模式

矢量网络分析仪的核心价值在于其强大的时域变换能力。它通过线性调频-Z快速傅立叶变换技术，将器件的频率响应转化为以时间或距离为横轴的时域波形。这种变换让原本在频域中难以察觉的阻抗不连续性变得清晰可见，工程师不仅能精准定位故障点，还能深入分析其物理特性。

时域低通模式是对传统时域反射计测量的深度仿真，支持阶跃和冲激两种激励方式。该模式要求测试频率从直流开始呈谐波相关分布，虽然对频率设置有特定限制，但能提供最完整的时域信息。低通阶跃响应能直观展示阻抗变化的类型，无论是电阻型、电容型还是电感型不连续性，都能在波形中一目了然。配合矢量网络分析仪的速度换算系数功能，可将双向传播时间精确转换为物理距离，快速定位电缆或传输线中的故障位置。

时域带通模式则是最通用的工作模式，它不受起始和终止频率的限制，适用于任意频率范围的器件测试，尤其适合滤波器这类带宽受限的器件。带通模式仅提供冲激激励，虽无法像低通模式那样识别阻抗变化的具体类型，但在显示响应幅度方面表现优异。它采用复数值计算，通过线性幅度或对数幅度格式呈现结果，能清晰展示不同事件的反射强度，在故障定位和幅度分析中应用广泛。

传输响应的时域测量则聚焦于器件的传输特性。横轴直接显示被测器件的传播时延或电长度，纵轴根据格式选择显示传输系数或插入损耗。以衰减器测试为例，带通模式下可直观读取其-20dB的插入损耗和0.10的传输系数，快速验证器件性能是否符合设计要求。

矢量网络分析仪的时域模式各有侧重：低通模式分辨率高，能识别阻抗类型，适合电缆等宽带器件分析；带通模式操作灵活，适配任意频段，适合窄带器件测试。掌握这些模式的特点与应用场景，能让工程师在信号完整性分析、故障定位和器件测试中更加得心应手，提升测试效率与准确性。
