矢量网络分析仪E5081A校准流程

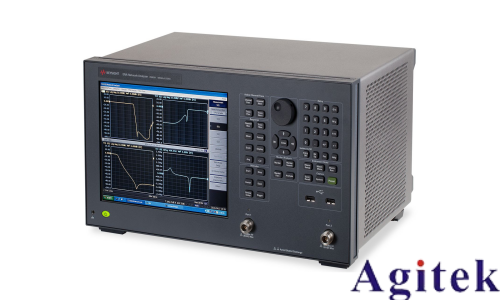

矢量网络分析仪E5081A作为是德科技推出的高性能中档测试设备，广泛应用于5G通信、卫星通信及高频元器件测试。为确保测量结果的准确性与可靠性，校准是使用前必不可少的关键步骤。正确的校准能够有效消除系统误差，提升测试精度。以下是E5081A的标准校准流程。

一、校准前准备

1. 仪器预热：开机后建议预热15至30分钟，使内部电路达到热稳定状态，避免因温度漂移影响校准精度。

2. 连接检查：确认测试电缆、转接头及校准件连接牢固，无物理损伤。使用扭矩扳手（推荐0.8N·m）拧紧射频接头，防止松动或过紧造成损伤。

3. 环境要求：确保测试环境无强电磁干扰，温湿度适宜，仪器良好接地，避免静电影响。

二、设置测试参数

1. 进入操作界面，设置所需的频率范围、扫描点数（建议401点以上）和中频带宽（如100Hz），以优化信噪比与测量速度。

2. 在“CalKit”菜单中选择与所用校准件匹配的型号，如N型50Ω校准套件，确保阻抗与接口类型一致。

三、执行校准

1. 单端口校准（1-Port Cal）：适用于反射参数（S11）测量。以端口1为例，依次连接开路（Open）、短路（Short）、负载（Load）标准件，按屏幕提示完成校准。操作时应旋转护套而非针芯，避免损伤精密部件。

2. 双端口校准（Full 2-Port Cal）：若需测量传输参数（如S21），需进行双端口校准。在完成单端口校准基础上，将两端口通过直通（Thru）连接，执行直通校准，并可选做隔离（Isolation）校准，以修正串扰误差。

3. 多端口扩展：E5081A支持多端口配置，校准流程类似，系统可自动修正多达数十项误差项，显著提升整体测量精度。

四、校准验证与保存

1. 校准完成后，可通过测量已知性能的标准器件（如10dB衰减器）验证准确性，S21测量误差应小于0.1dB。

2. 确认无误后，保存校准数据，并命名归档，便于后续调用。

五、注意事项

校准后不得更换或移动测试电缆与转接头，否则需重新校准。

禁止输入直流信号，射频输入功率应低于仪器最大耐受电平3-6dB。

定期维护校准件，保持清洁，避免污染影响接触性能。

遵循上述流程，可确保E5081A在高频测试中发挥**性能，为研发与生产提供可靠数据支持。
