使用泰克MSO5B示波器测量电源的控制环路响应

在电源调试中，许多看似棘手的“参数问题”——如带宽不足、电容不匹配或补偿参数失调，其根源往往并非器件本身，而是对控制环路稳定性的理解存在盲区。负载突变时的振铃、边界条件下的异常波动，以及仿真与实测的落差，本质上都是控制环路在频域失稳的时域表现。

无论是DC-DC转换器还是LDO，电源本质上都是带有闭环反馈的放大系统。系统的稳定性不取决于单一的静态参数，而是由增益和相位在不同频率下的协同变化决定的。仅盯着时域波形，往往只能看到“结果”而无法洞察“原因”。只有通过频率响应分析，将环路行为映射为一张波德图（Bode Plot），增益的衰减趋势、相位的逼近程度（是否接近-180°）以及相位裕量和增益裕量才会一目了然。

过去，控制环路的频响分析通常依赖昂贵的专用频响分析仪或矢量网络分析仪（VNA）。但随着泰克（Tektronix）示波器平台能力的跃升，这一过程已不再繁重。在MSO5B（以及4系、6系B系列）示波器上，借助4/5/6-PWR高级功率测量和分析软件，工程师可以直接在熟悉的平台上完成精准测量。

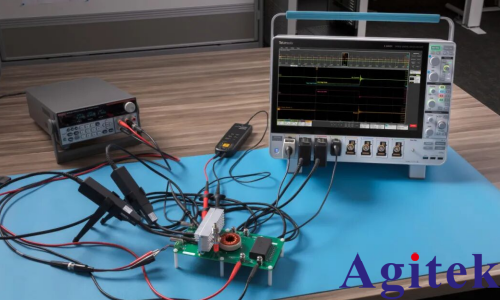

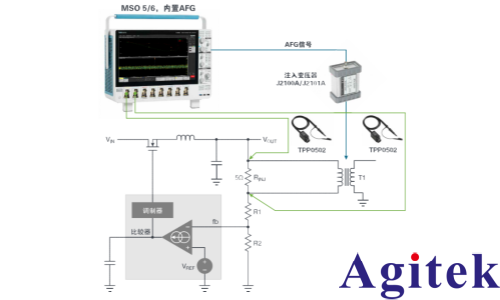

其核心思路简洁高效：利用示波器内置的函数发生器（AFG）产生小幅度扫频正弦信号，通过注入变压器将其引入控制环路的反馈路径中。示波器同步采集激励与响应信号，软件即可自动计算并绘制出增益和相位随频率变化的曲线，并直接量化出相位裕量和增益裕量。

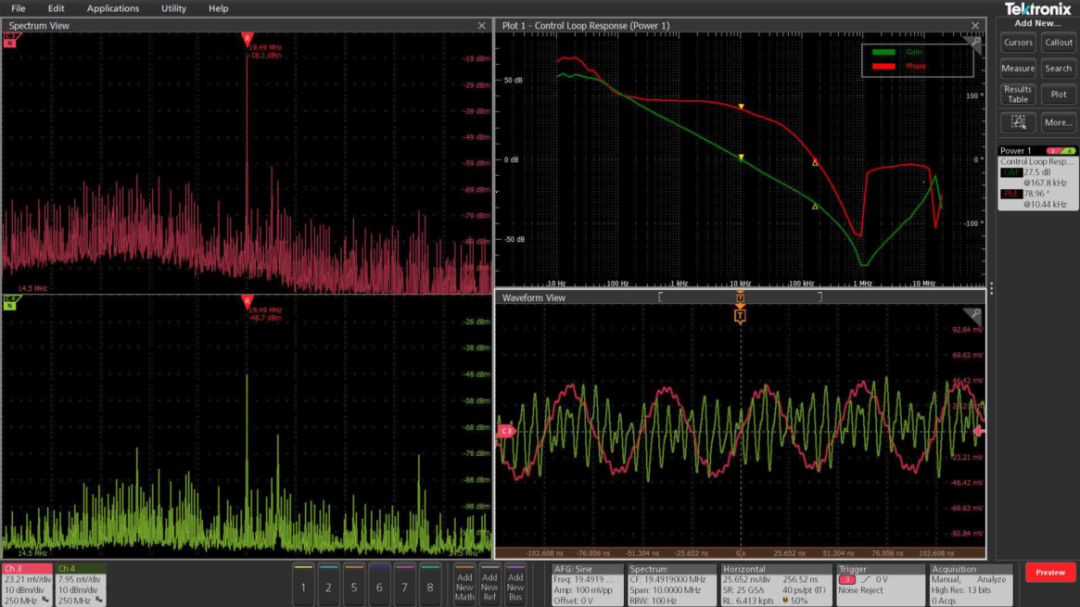

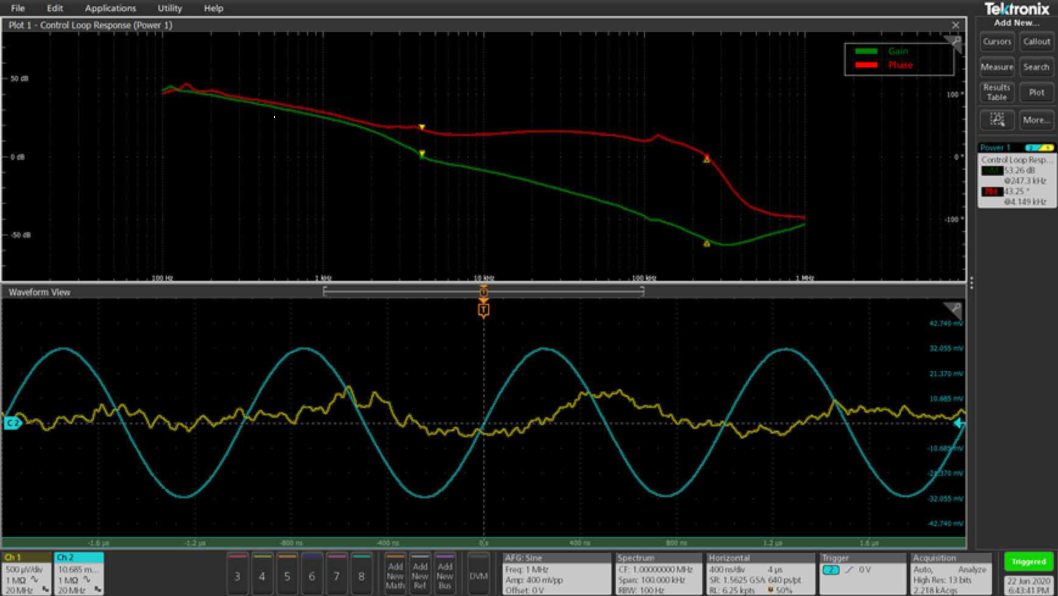

当测量结果以波德图的形式呈现时，原本模糊的隐患会变得清晰可辨：带宽究竟落在哪里？相位是否在穿越频率处下降过快？系统距离不稳定边界还有多远？这些问题不再依赖经验猜测，而是有了可量化、可对比的实测依据。工程师可以将实测曲线与仿真模型直接对照，快速判断问题是出在模型偏差、参数漂移还是系统结构本身。

很多时候，电源设计并非“不行”，而是环路没被“看清”。当控制环路的频率响应被真正掌握后，调试将更有方向，决策也会更有底气。这正是利用现代示波器进行控制环路响应测量的核心价值所在。
