四端口矢量网络分析仪校准指南

四端口矢量网络分析仪（VNA）是测量射频与微波器件S参数的核心工具，广泛应用于天线阵列、滤波器、差分电路等多端口器件的测试。为确保测量结果的准确性，必须对仪器进行精确校准。校准的目的是消除系统误差，包括方向性、源匹配、负载匹配、传输跟踪等，从而将测量参考面移至被测件端口。以下是四端口VNA校准的标准流程与注意事项。

一、校准前准备

1. 环境检查：确保实验室温度稳定（通常为23±5℃），避免强电磁干扰和振动。

2. 设备预热：开启VNA并预热至少30分钟，使内部电路达到热稳定状态。

3. 连接检查：检查测试电缆、连接器是否清洁无损，使用无尘布和专用清洁剂清理接口。

4. 选择校准件：根据测试频率和接口类型选择合适的校准套件，如机械校准件（SOLT）或电子校准件（E-Cal）。

二、校准方法选择

常见的校准方法包括SOLT（Short-Open-Load-Thru）和TRL（Thru-Reflect-Line）。SOLT适用于同轴系统，操作简便；TRL适用于非同轴或高频场景，精度更高。对于四端口系统，推荐使用电子校准件（E-Cal），可自动完成多端口校准，显著提升效率与重复性。

三、四端口校准步骤（以E-Cal为例）

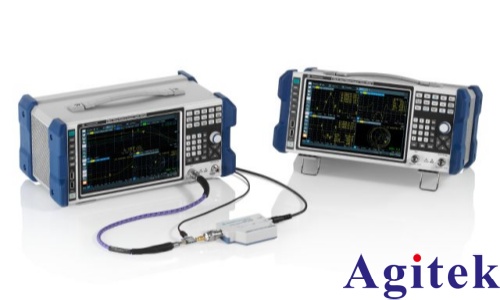

1. 连接电子校准件：将E-Cal模块通过USB连接至VNA，并将四个射频端口分别连接至VNA的Port 1至Port 4。

2. 启动校准程序：在VNA界面选择“Calibration”→“Electronic Calibration”，选择四端口全校准模式。

3. 自动校准执行：系统自动切换内部标准件，依次测量各端口的反射与传输参数，完成12项误差模型修正。

4. 校准验证：使用验证件（如已知衰减器）测量S参数，插损偏差应小于0.05dB，回波损耗优于-40dB。

5. 保存校准数据：将校准结果保存至仪器内存，并记录校准时间、环境条件等信息。

四、注意事项

校准后避免更改频率范围、中频带宽、输出功率等参数，否则需重新校准。

定期检定校准件，确保其溯源性与稳定性。

多端口校准耗时较长，建议在测试计划中预留充足时间。

通过规范的四端口校准流程，可显著提升测量精度，保障复杂射频系统的研发与生产质量。掌握校准技术，是每一位射频工程师的基本功。
