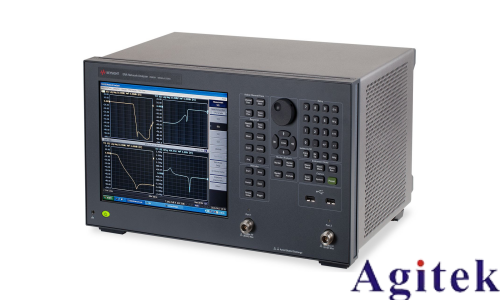

如何解读矢量网络分析仪E5080B的动态范围

在射频与微波测量领域，矢量网络分析仪（VNA）是评估元器件性能的核心工具。其中，E5080B作为一款高性能ENA系列矢量网络分析仪，其“动态范围”是衡量其测量能力的关键指标之一。正确理解与解读E5080B的动态范围，对于确保测试精度、提升研发效率具有重要意义。

一、什么是动态范围？

动态范围是指仪器能够同时准确测量的最大信号与最小信号之间的差值，通常以分贝（dB）为单位表示。它反映了仪器在强信号存在下检测微弱信号的能力。动态范围越大，仪器分辨强弱信号的能力越强，测量结果越精确。

例如，在测量一个高抑制比的滤波器时，通带信号较强，而阻带信号极弱。若仪器动态范围不足，阻带信号可能被淹没在仪器自身的噪声中，导致测量失真。因此，宽动态范围是确保高精度测量的基础。

二、E5080B的动态范围指标

根据官方技术资料，E5080B的典型动态范围可达152 dB。这一数值意味着它能够精确捕捉从较强到极微弱信号的完整响应，尤其适用于高隔离度器件、低噪声放大器或高Q值滤波器的测试。

该动态范围性能得益于其先进的低噪声接收机设计、优化的中频带宽（IFBW）设置以及出色的迹线噪声控制（典型值低至0.0005 dB rms）。此外，E5080B支持分段扫描功能，可针对不同频段优化设置，进一步提升有效动态范围。

三、如何查看与验证动态范围？

1. 查阅技术手册：最直接的方式是参考E5080B的官方数据手册，其中明确列出不同频率、IFBW和功率条件下的动态范围指标。

2. 优化设置：在实际使用中，可通过减小中频带宽、增加平均次数或降低源功率等方式，提升有效动态范围，但需权衡测量速度。

四、动态范围的应用意义

E5080B的宽动态范围使其在5G通信、毫米波器件、雷达系统等高精度测试场景中表现出色。无论是研发阶段的深度分析，还是产线上的快速验证，都能提供可靠数据支持。

总之，理解E5080B的动态范围，不仅有助于正确解读测量结果，更能充分发挥其性能潜力，为射频系统的设计与优化提供坚实保障。
