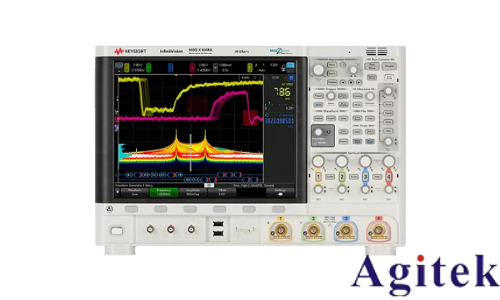

基于是德示波器MSOX3054T的功率与电源测量全解析

在现代电子设计中，电源质量与能效是决定产品可靠性的核心指标。传统上，完整的功率分析需要数字万用表、功率分析仪等多台设备，不仅连接繁琐，更难捕获动态负载下的瞬时特性。Keysight MSOX3054T混合信号示波器凭借其六合一的系统架构与专用的功率分析选件，将示波器的“时间分辨力”与功率测量的“精度”完美融合，为电源设计人员提供了一套强大的单机解决方案。

硬件基石：为何MSOX3054T适合功率分析

进行精准的功率测量，示波器的本底噪声、带宽及采样架构至关重要。

MSOX3054T提供了500 MHz的模拟带宽与高达5 GSa/s的采样率。对于当今快速响应的开关电源，其开关频率已从几十kHz上升至数MHz，甚至关注纳秒级的尖峰噪声，500 MHz的带宽能够确保高频谐波成分被真实捕获，而不会被示波器的前端电路衰减。

其次，该系列具备 1,000,000 波形/秒 的无损更新率。在分析电源上电时的浪涌电流或间歇性纹波噪声时，极高的波形捕获率意味着死区时间极短，能够帮助工程师快速定位偶发的异常事件，这是普通示波器难以做到的。

最后，其标配的 4 Mpts 存储深度（可分段存储）允许在保持高采样率的同时捕获长时长的信号。这对于分析电源从启动到稳态的全过程行为至关重要。

核心功能：自动功率测量与分析

MSOX3054T真正的强大之处在于其集成的自动功率分析选件（DSOX3PWR）。这一功能将复杂的电源测量流程标准化和自动化，主要包含以下核心维度：

1. 输入功率分析与谐波测量

针对AC-DC电源的输入端，工程师需关注功率因数和电流谐波。使用MSOX3054T时，通过电压探头（测量相位）和电流探头（测量电流），示波器能自动计算真实功率、视在功率、无功功率及功率因数。

更具价值的是其谐波分析功能。基于FFT运算，示波器能自动显示IEC 61000-3-2标准所要求的各次谐波含量，并以柱状图直观展示。相比于在数学模式下手动设置FFT，自动功率分析选件提供了带限幅的FFT和基于标准的通过/失败模板测试，极大提升了合规性预测试的效率。

2. 开关损耗分析

这是开关电源调试中最具挑战性的环节。它要求同时测量通过开关管（MOSFET/IGBT）的电压（Vds）和电流（Id）。

MSOX3054T能够在软件中自动对齐电压和电流探头引入的传播延迟误差（去嵌入）。用户只需选择器件类型，仪器便会自动在波形上标记出导通损耗、截止损耗以及开关损耗。在动态导通区域，示波器能基于Vgs阈值自动计算，并以轨迹图的形式展示损耗随时间的变化。

3. 输出纹波与噪声分析

MSOX3054T利用其高垂直分辨率（通过高分辨率采集模式可提升至约12位）配合区域触摸触发功能，可以轻松捕获隐藏在DC偏移上的微小纹波。通过限制带宽（如20Hz-20MHz）并激活内置的电压表功能，工程师可以获得符合标准的RMS纹波值，以及峰峰值噪声，这是评估DC-DC转换器输出质量的关键指标。

4. 调制分析与控制环路响应

对于采用变频调制（PFM）技术的电源，MSOX3054T的趋势图功能可以将频率参数随时间的变化绘制成波形，直观展示调制规律。

此外，通过内置的WaveGen 20MHz函数/任意波形发生器，MSOX3054T可以向控制环路注入一个激励信号，测量反馈回路的波特图（增益余量与相位余量），这是评估电源稳定性的金标准，通常只有昂贵的网络分析仪才能完成。

六合一架构的操作便捷性

MSOX3054T在功率测量领域的优势不仅在于软件算法，还体现在其“六合一”的设计理念带来的硬件便利性：

3位电压表（DVM）：可独立于触发通道显示电压测量结果，非常适合同时监测输入母线和输出低压；

8位计数器：在进行PWM频率测量时，精度可达8位/秒，远超普通参数测量精度；

电容触摸屏：在缩放纹波波形或移动光标读取开关边沿参数时，8.5英寸触摸屏支持手势操作，比传统按键旋钮效率提升显著。

应用场景实例

假设需要测试一款GaN快充电源的效率与损耗：

连接：CH1接高压差分探头测漏极电压，CH2接电流探头测电感电流；

配置：调用功率分析选单，选择“Switching Loss”，填入Rds(on)值；

触发：绘制区域触发框捕获PWM周期；

解读：屏幕直接显示开通损耗，并能观察到因米勒效应造成的损耗热点区域。随后切换至“Output”模式，利用内置DVM直接读取输出电压纹波。

结语

MSOX3054T不仅仅是查看波形的示波器，更是一套集成化的电源调试平台。它将复杂的功率计算内置于后台，让工程师聚焦于波形物理含义本身，借助百万级刷新率和区域触发技术，确保在动态变化的电源状态中获得深入且准确的分析洞察。
