罗德与施瓦茨R&S®RTO64示波器直流电压测量教程

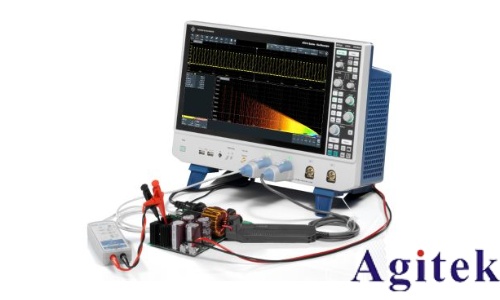

罗德与施瓦茨R&S®RTO64作为一款高性能数字示波器，凭借其高精度、低噪声和丰富的自动测量功能，为直流电压测量提供了可靠的解决方案。以下将详细讲解使用RTO64测量直流电压的标准流程与进阶技巧。

一、连接与基础配置

测量开始前，首先将探头连接至待测电路：探头接地线需可靠连接至电路的地线端，信号线接触待测点。根据预估电压范围选择合适的探头衰减比（如1X或10X），并在示波器通道菜单中同步设置对应的衰减系数，否则读数将出现比例偏差。

在垂直系统设置中，将输入耦合模式切换至 “DC耦合”。DC耦合方式可同时保留信号的直流和交流成分，这是准确测量直流电压绝对值的前提。若误设为AC耦合，信号中的直流分量会被滤除，导致测量结果错误。

二、波形显示与参数调整

调节垂直灵敏度旋钮（Volts/Div），使波形幅度适中（通常建议占屏幕的60%~80%），若波形超出屏幕范围则应增大灵敏度档位，若波形过小则反之。对于水平时基，设置为每格1ms左右确保稳定显示即可，因直流信号在时域上表现为一条水平直线。

确定零电压参考线是关键一步：将输入耦合暂时切换至“GND”（接地），此时屏幕显示零电压基准线，使用垂直位移旋钮将其调整至屏幕中央或便于读数的刻度线上。随后切回“DC”模式，读取波形直线与零电压基准线之间的垂直距离（格数）。

三、读数计算与进阶功能

直流电压值通过公式计算：电压值（V）= 垂直距离（格）× 当前垂直灵敏度（V/格）。例如，若垂直灵敏度设为500mV/div，波形直线位于零线上方4格处，则电压为2V。

RTO64提供了更便捷的自动测量功能：在测量菜单中启用“直流电压”或“平均值”参数，示波器可直接读取并显示数值，无需手动计算。为抑制随机噪声对测量稳定性的影响，可开启平均采样模式（Average），通过多次采样平均降低噪声干扰；若环境电磁干扰较强，也可开启带宽限制功能（如20MHz）滤除高频杂波。

四、注意事项

测量时需注意：高压场景必须使用专用高压探头；测量前可利用示波器内置1kHz校准信号验证探头补偿是否正确，防止读数异常。
